Вопрос:

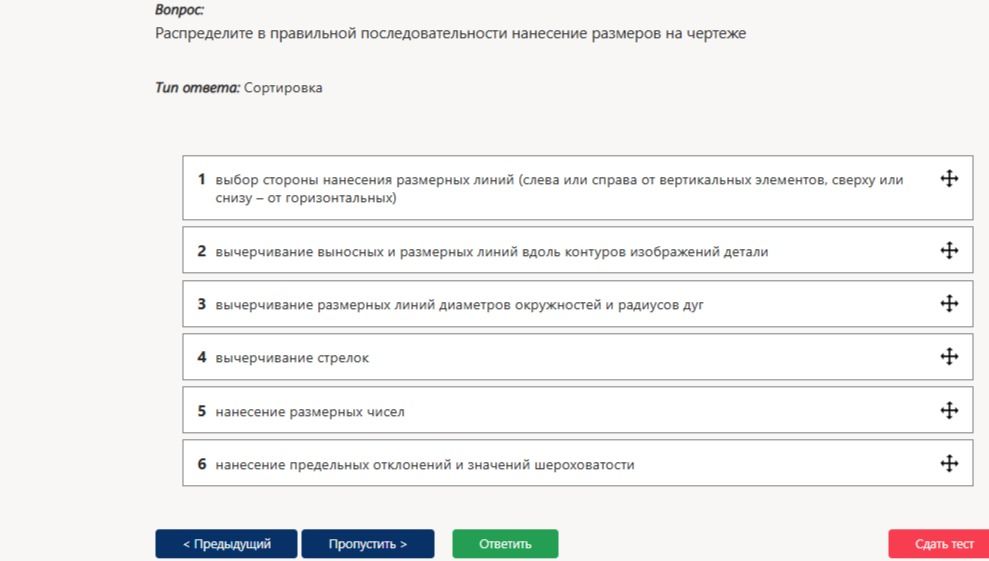

Распределите в правильной последовательности нанесение размеров на чертеже

Ответ:

Порядок нанесения размеров на чертеже:

  1. 2. вычерчивание выносных и размерных линий вдоль контуров изображений детали
  2. 1. выбор стороны нанесения размерных линий (слева или справа от вертикальных элементов, сверху или снизу от горизонтальных)
  3. 3. вычерчивание размерных линий диаметров окружностей и радиусов дуг
  4. 4. вычерчивание стрелок
  5. 5. нанесение размерных чисел
  6. 6. нанесение предельных отклонений и значений шероховатости

Ответ: 2, 1, 3, 4, 5, 6.
