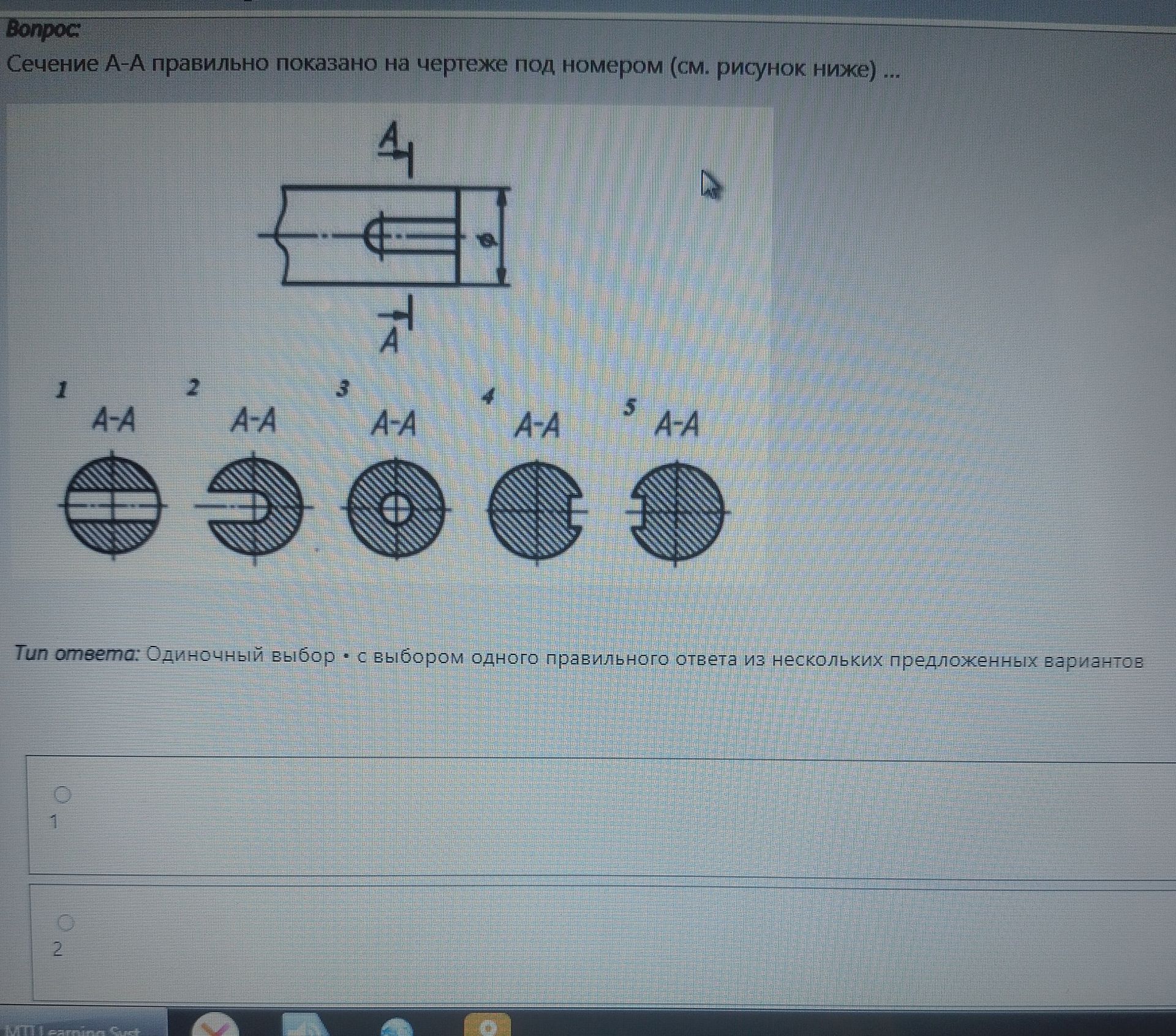

Сечение А-А правильно показано на чертеже под номером (см. рисунок ниже) ...

Решение:

Для определения правильного сечения А-А необходимо представить, как выглядит деталь при разрезе по указанной линии.

1. Анализ детали: На главном изображении показана деталь, представляющая собой цилиндр с внутренним сквозным отверстием и проточкой на одном из концов. Линия сечения А-А проходит через центр детали, перпендикулярно её оси, захватывая как наружный контур, так и внутреннее отверстие с проточкой.
2. Анализ вариантов сечений:
   • Вариант 1: Показывает полный круг с двумя параллельными линиями внутри, что соответствует разрезу цилиндра без внутреннего отверстия или с отверстием, расположенным иначе.
   • Вариант 2: Показывает половину круга с внутренним элементом, что соответствует разрезу детали другой формы.
   • Вариант 3: Показывает полный круг с центральным отверстием и двумя пересекающимися линиями, что соответствует разрезу полого цилиндра.
   • Вариант 4: Показывает полный круг с внутренним отверстием и проточкой. Сечение точно соответствует форме детали при разрезе по линии А-А, где видны наружный контур, сквозное отверстие и углубление (проточка).
   • Вариант 5: Показывает полный круг с двумя параллельными линиями, напоминающими внутреннее отверстие, но без отображения проточки.
3. Вывод: Только вариант 4 точно отражает форму детали при разрезе по указанной линии А-А, показывая как цилиндрическую форму, так и проточку.

Ответ: 4
