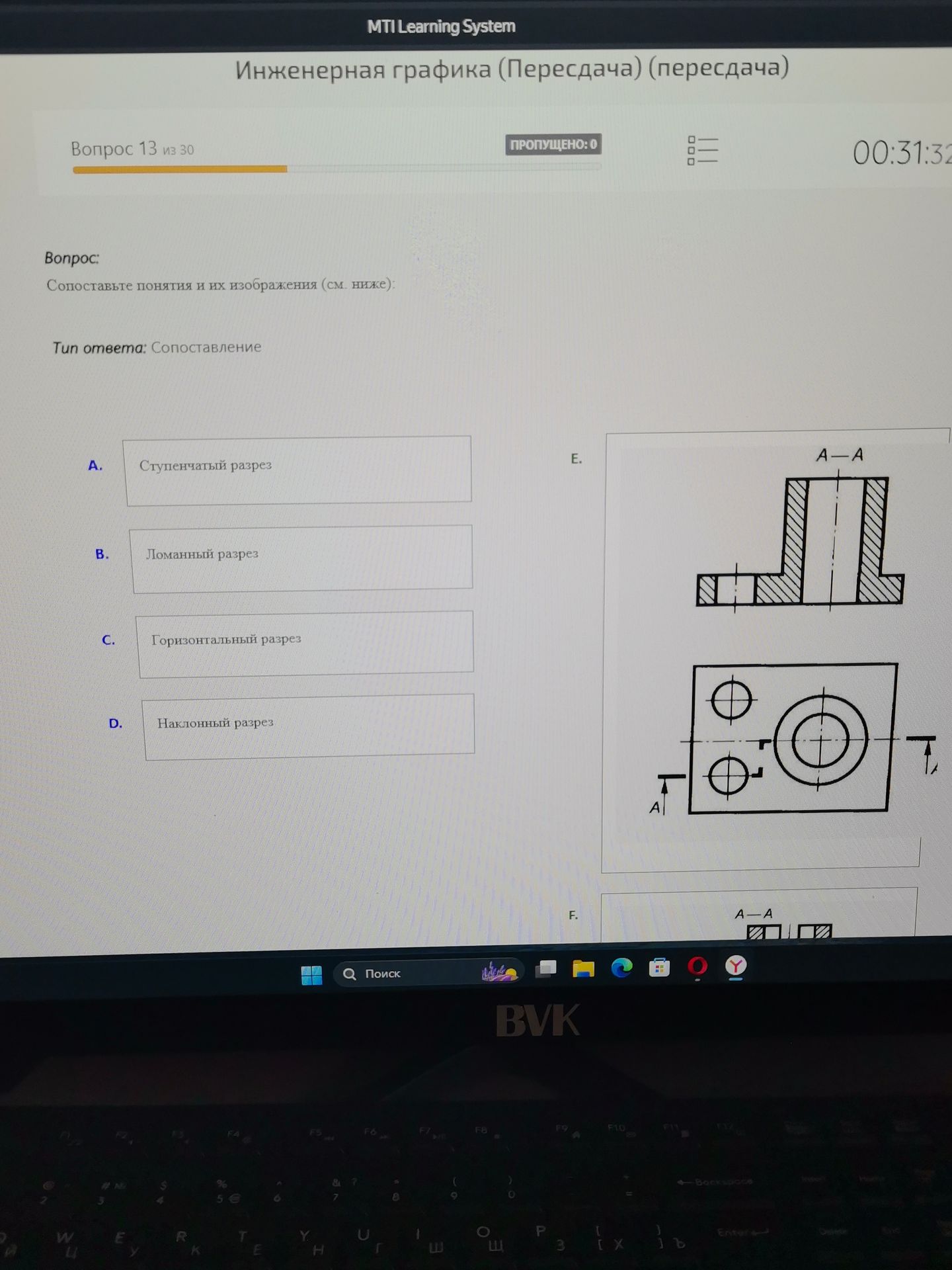

Сопоставьте понятия и их изображения (см. ниже):

Решение:

Сопоставим типы разрезов с их изображениями.

• A. Ступенчатый разрез — такой разрез получается путем последовательного совмещения секущих плоскостей, расположенных под разными углами, с плоскостью чертежа. В данном случае, изображение, которое показывает последовательное пересечение объекта под разными углами, соответствует этому типу разреза.
• B. Ломанный разрез — это вид разреза, когда секущая плоскость меняет направление. Он используется для показа деталей, расположенных не в одной плоскости.
• C. Горизонтальный разрез — разрез, выполненный секущей плоскостью, параллельной горизонтальной плоскости проекций.
• D. Наклонный разрез — разрез, выполненный секущей плоскостью, параллельной одной из координатных плоскостей, но не совпадающей с ними.

Изображение E демонстрирует разрез, где секущая плоскость проходит через ось объекта и затем поворачивает, чтобы охватить все необходимые элементы. Это соответствует описанию ступенчатого разреза, который может быть выполнен с помощью последовательно расположенных секущих плоскостей.

Ответ: A - E.
