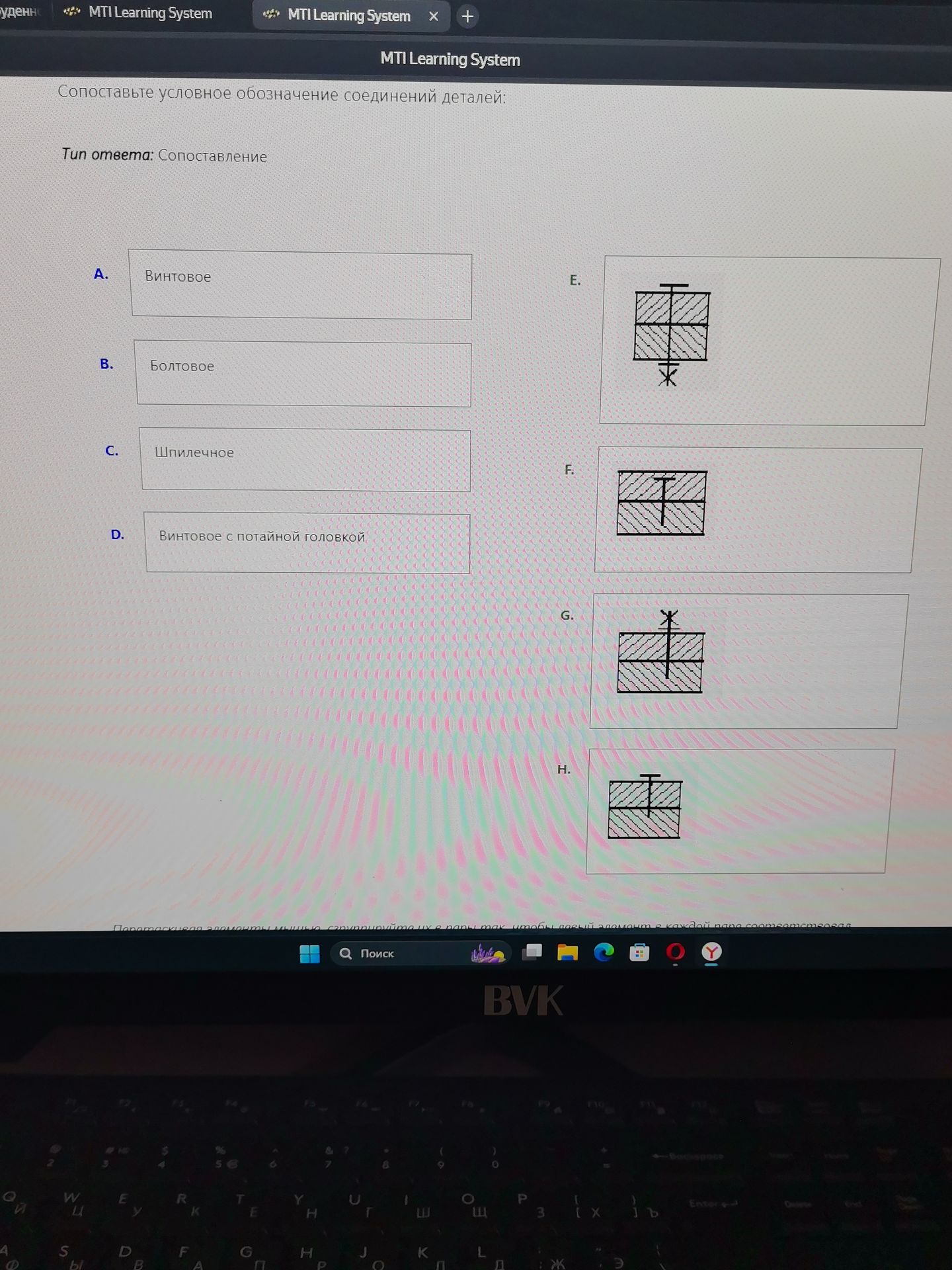

Сопоставьте условное обозначение соединений деталей:

Решение:

Задание представляет собой сопоставление условных обозначений соединений деталей с их названиями. Для правильного ответа необходимо знать стандарты ЕСКД.

1. Винтовое соединение — обозначается как резьбовое соединение болтом, винтом или шпилькой. Обычно это прямоугольник с определенной штриховкой и обозначением резьбы.

2. Болтовое соединение — является разновидностью резьбового соединения, где используется болт.

3. Шпилечное соединение — используется шпилька, которая ввинчивается одним концом в деталь, а на другом конце крепится гайка.

4. Винтовое с потайной головкой — отличается от обычного винтового соединения формой головки винта, которая утапливается в материал.

Сопоставляя изображения с названиями:

• E — это обозначение болтового соединения (прямоугольник с двумя секциями, разделенными линией, и обозначением резьбы сверху и снизу, а также выходящей резьбы).
• F — это обозначение винтового соединения (прямоугольник с двумя секциями, разделенными линией, и обозначением резьбы сверху).
• G — это обозначение шпилечного соединения (аналогично болтовому, но со шпилькой).
• H — это обозначение винтового соединения с потайной головкой (прямоугольник с двумя секциями, разделенными линией, и обозначением резьбы сверху, головка винта утапливается).

Ответ:

• A. Винтовое — F
• B. Болтовое — E
• C. Шпилечное — G
• D. Винтовое с потайной головкой — H
