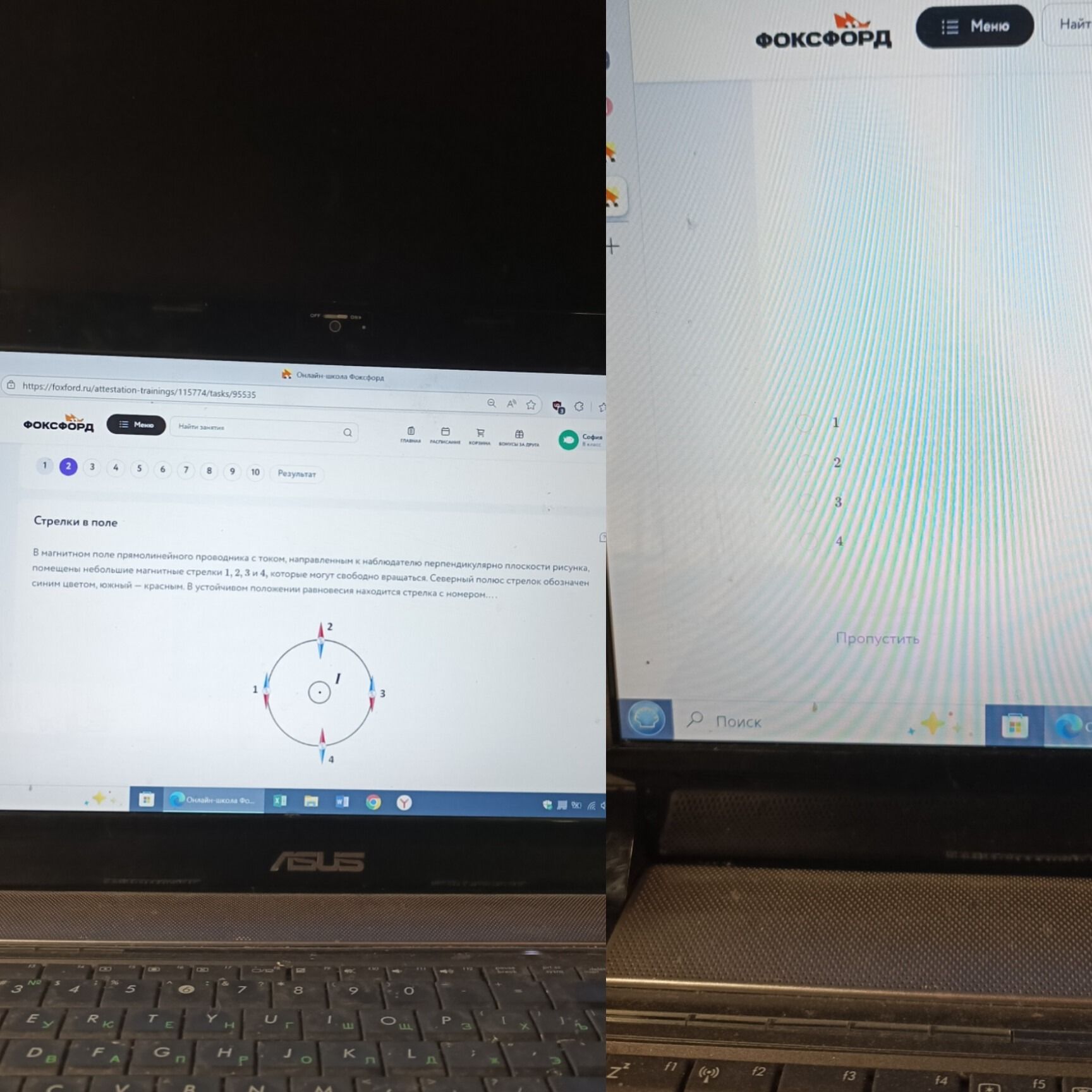

Стрелки в поле В магнитном поле прямолинейного проводника с током, направленным к наблюдателю перпендикулярно плоскости рисунка, помещены небольшие магнитные стрелки 1, 2, 3 и 4, которые могут свободно вращаться. Северный полюс стрелок обозначен синим цветом, южный – красным. В устойчивом положении равновесия находится стрелка с номером....

Привет! Давай разберемся с этой задачей по физике. Тут нужно понять, как магнитное поле действует на стрелки.

Что нужно знать:

• Магнитное поле создается током.
• Линии магнитного поля от прямолинейного проводника с током, направленным к нам (обозначено буквой I), расходятся кругами. Направление этих линий можно определить по правилу буравчика (или правила правой руки). Если ток идет к нам, то линии магнитного поля направлены против часовой стрелки.
• Северный полюс магнитной стрелки (синий) будет стремиться указать направление линии магнитного поля, а южный (красный) – против направления линии поля.

Смотрим на рисунок:

• Стрелка 1 находится слева от проводника. По правилу буравчика, в этой точке линия магнитного поля направлена вверх. Северный полюс стрелки (синий) указывает вверх, а южный (красный) – вниз. Это устойчивое положение.
• Стрелка 2 находится над проводником. Линия магнитного поля направлена влево. Северный полюс стрелки (синий) указывает влево, южный (красный) – вправо. Это тоже устойчивое положение.
• Стрелка 3 находится справа от проводника. Линия магнитного поля направлена вниз. Северный полюс стрелки (синий) указывает вниз, южный (красный) – вверх. Это устойчивое положение.
• Стрелка 4 находится под проводником. Линия магнитного поля направлена вправо. Северный полюс стрелки (синий) указывает вправо, южный (красный) – влево. Это тоже устойчивое положение.

В чем подвох?

В условии задачи сказано: "В устойчивом положении равновесия находится стрелка с номером...." Посмотри внимательно на рисунок. Стрелки 1, 2, 3, 4 показывают направления линий магнитного поля. По условию, Северный полюс (синий) должен указывать направление линии поля. На рисунке мы видим, что все стрелки находятся в таком положении, что их синие (северные) полюса указывают направление силовых линий магнитного поля, создаваемого током I. Это значит, что все стрелки находятся в устойчивом положении равновесия.

Но в задании есть только один вариант ответа. Скорее всего, нужно выбрать ту стрелку, которая демонстрирует классическое применение правила правой руки или буравчика.

Давай еще раз применим правило:

1. Ток к нам (I).
2. Большой палец правой руки указывает направление тока (к нам).
3. Согнутые пальцы показывают направление линий магнитного поля (против часовой стрелки).

Теперь посмотрим на каждую стрелку:

• Стрелка 1: линия поля идет вверх. Северный полюс (синий) смотрит вверх. Совпадает.
• Стрелка 2: линия поля идет влево. Северный полюс (синий) смотрит влево. Совпадает.
• Стрелка 3: линия поля идет вниз. Северный полюс (синий) смотрит вниз. Совпадает.
• Стрелка 4: линия поля идет вправо. Северный полюс (синий) смотрит вправо. Совпадает.

Все стрелки находятся в устойчивом положении. Если нужно выбрать только одну, возможно, есть какой-то нюанс, который не очевиден. Но исходя из классического понимания, все стрелки в равновесии.

Часто в таких задачах подразумевается, что стрелка должна находиться в одной из
