Таблица: «Молекулярная формула, название вещества», «Электронная формула», «Структурная формула», «Рисунок модели молекулы», «Особенности строения». Образец: CH₄, метан. Заполните пустые строки.

Question

Вопрос:

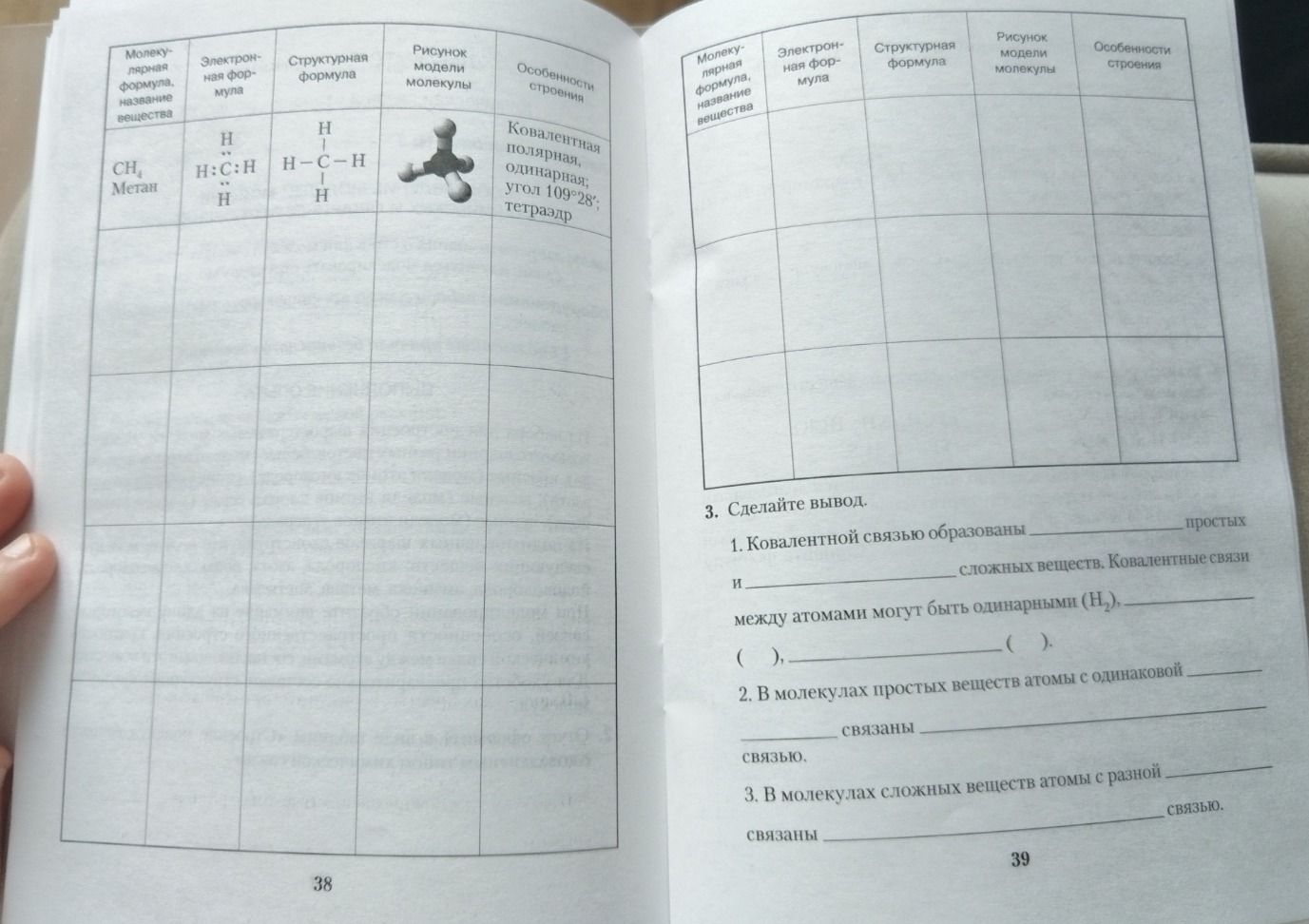

Фото задания: Таблица: «Молекулярная формула, название вещества», «Электронная формула», «Структурная формула», «Рисунок модели…

Таблица: «Молекулярная формула, название вещества», «Электронная формула», «Структурная формула», «Рисунок модели молекулы», «Особенности строения». Образец: CH₄, метан. Заполните пустые строки.

Accepted Answer

Так как инструкция над таблицей на фотографии не видна, ниже приведён подходящий вариант заполнения примерами простых и сложных веществ. Модели указаны схематически; углы приведены приблизительно.

Молекулярная формула, название вещества	Электронная формула	Структурная формула	Схематическая модель	Особенности строения
H₂, водород	H:H	H—H	H—H	Ковалентная неполярная одинарная связь; молекула линейная.
O₂, кислород	O::O; у каждого O ещё по две неподелённые пары электронов	O=O	O=O	Ковалентная неполярная двойная связь; молекула линейная.
N₂, азот	:N:::N:; у каждого N по одной неподелённой паре	N≡N	N≡N	Ковалентная неполярная тройная связь; молекула линейная.
HCl, хлороводород	H:Cl; у Cl ещё три неподелённые пары электронов	H—Cl	H—Cl	Ковалентная полярная одинарная связь; молекула линейная.
H₂O, вода	H:O:H; у O ещё две неподелённые пары электронов	H—O—H	H—O—H, угол около 104,5°	Две ковалентные полярные одинарные связи; молекула угловая.
NH₃, аммиак	Три общие электронные пары N—H; у N одна неподелённая пара	Три связи N—H	Три H вокруг N; форма пирамидальная	Три ковалентные полярные одинарные связи; молекула имеет форму тригональной пирамиды.
