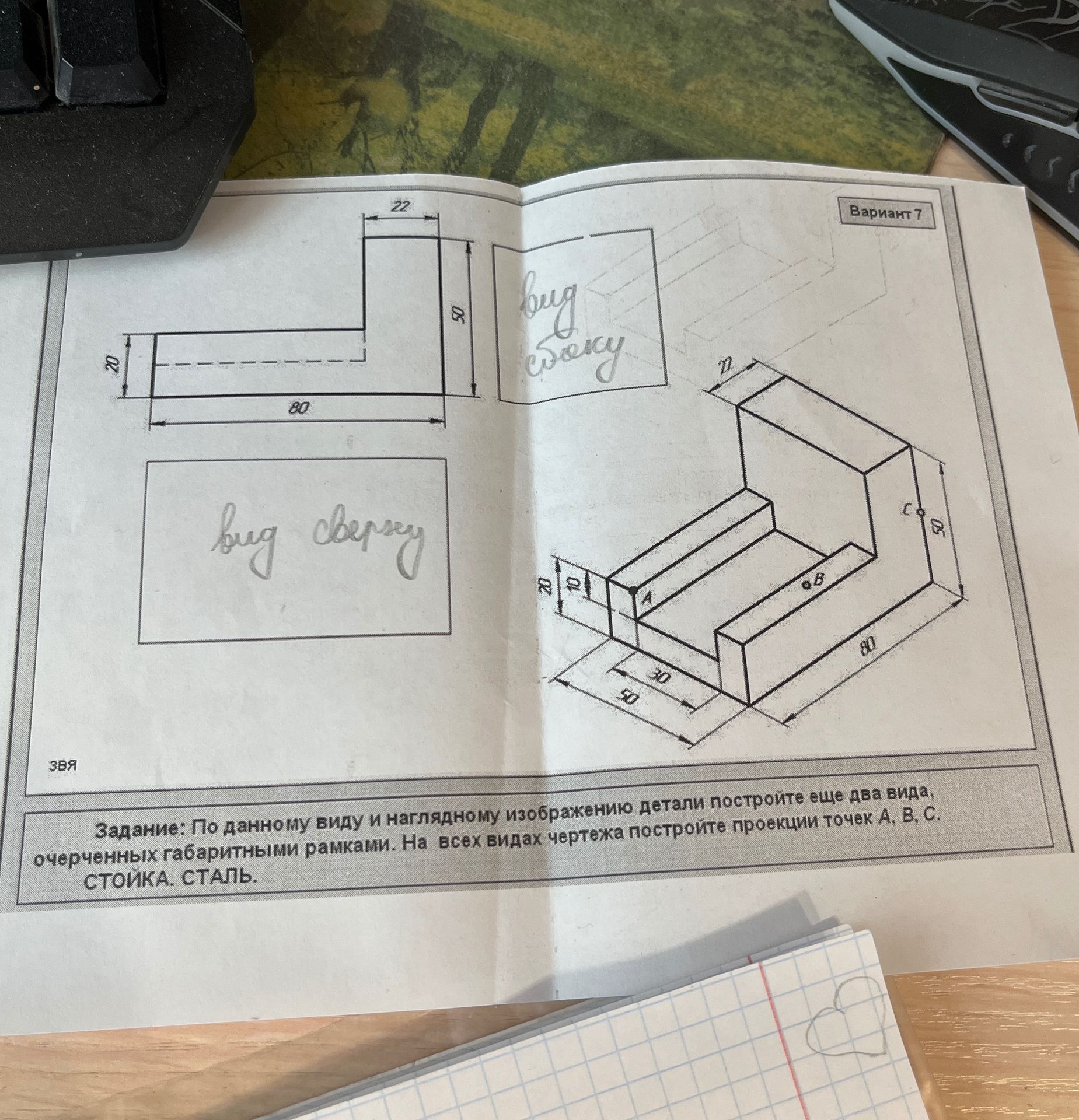

The image contains a technical drawing with dimensions and a problem statement. It shows an isometric view of a part, along with 2D projections (front/side view and top view). Dimensions provided include 80, 20, 22, 50, 30, 10, and 50. There are points labeled A, B, and C. The problem statement is in Russian and asks to draw two more views of the part, outlined within its bounding frames, and to project points A, B, and C onto all views of the drawing. The part is identified as a ' стойка. сталь' (support. steel). The top right corner indicates 'Вариант 7' (Variant 7). There is handwritten text in Russian: 'вид сверху' (view from above) and 'вид сбоку' (side view).

Question

Вопрос:

The image contains a technical drawing with dimensions and a problem statement. It shows an isometric view of a part, along with 2D projections (front/side view and top view). Dimensions provided include 80, 20, 22, 50, 30, 10, and 50. There are points labeled A, B, and C. The problem statement is in Russian and asks to draw two more views of the part, outlined within its bounding frames, and to project points A, B, and C onto all views of the drawing. The part is identified as a ' стойка. сталь' (support. steel). The top right corner indicates 'Вариант 7' (Variant 7). There is handwritten text in Russian: 'вид сверху' (view from above) and 'вид сбоку' (side view).

Ответ:

ФИО:Телефон:Емаил:Полное описание сути нарушения прав (почему распространение данной информации запрещено Правообладателем):

Accepted Answer

Анализ изображения:

На изображении представлен чертеж детали, выполненный в трех проекциях: изометрической, вид спереди (или сбоку) и вид сверху. Деталь представляет собой Г-образный элемент сложной формы, вероятно, опорную стойку, изготовленную из стали. Размеры указаны в миллиметрах.

Основные размеры детали:

Общая длина: 80 мм
Общая высота: 50 мм
Толщина вертикальной части: 22 мм
Высота горизонтальной площадки: 20 мм
Ширина выступающей части: 50 мм
Высота выступающей части: 20 мм
Толщина выступающей части: 10 мм

Задание:

Необходимо построить еще два вида детали (например, вид спереди и вид снизу, или вид слева и вид справа, в зависимости от того, какие уже представлены), а также нанести проекции точек А, В и С на все виды чертежа.

Предполагаемый план выполнения (согласно заданию):

Анализ существующих видов: Определить, какие именно виды (спереди, сверху, сбоку) уже даны на чертеже. Судя по надписям и расположению, слева дан вид спереди (или сбоку) с пунктирными линиями, обозначающими скрытые элементы, и сверху — вид сверху. Изометрический вид дает общее представление о форме.
Построение недостающих видов: На основе имеющихся проекций и изометрического вида построить недостающие виды. Например, если дан вид спереди и сверху, то нужно построить вид слева (или справа).
Нанесение точек: Определить точное положение точек А, В и С на одном из видов (например, на изометрическом) и спроецировать их на все остальные виды чертежа.

Примечание: Для полного выполнения задания требуется точное определение, какие виды уже представлены, и дальнейшее их построение с соблюдением правил проецирования.
