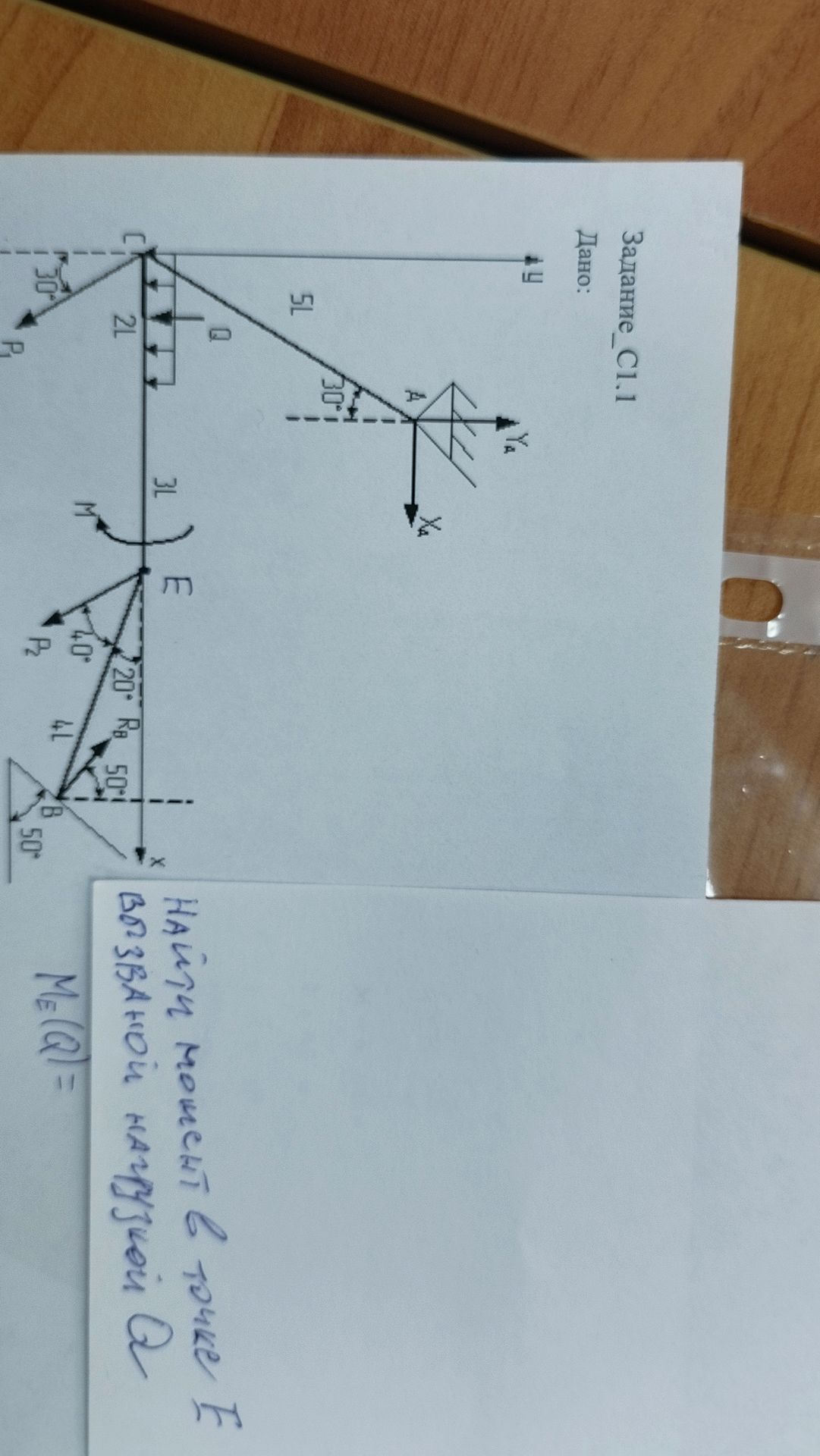

The user has provided an image containing a technical drawing and some handwritten text in Russian. The task is to analyze this image and extract information based on the drawing and text. The drawing shows a mechanical structure with various lengths (L), angles, forces (P1, P2), a moment (M), and reactions (Xa, Ya, RB). The handwritten text asks to "Find the moment at point E caused by the load Q" and provides the formula "ME(Q) = ".

Анализ изображения:

На изображении представлена статическая схема механической конструкции. Присутствуют следующие элементы:

• Геометрические параметры: Размеры указаны в виде отрезков с длиной, кратной L (2L, 3L, 4L, 5L). Углы указаны в градусах (30°, 40°, 50°).
• Нагрузки: Силы P1 и P2, вращающий момент M.
• Опоры и реакции: Точка A имеет опорные реакции Xa и Ya. Точка B имеет опорную реакцию RB, действующую под углом 50°.
• Точки: Обозначены буквы A, B, C, E, Q.
• Система координат: Ось X направлена горизонтально вправо, ось Y — вертикально вверх.

Текст на изображении:

В нижней части изображения имеется рукописный текст, который гласит:

• «Найти момент в точке Е вызваной нагрузкой Q»
• «ME(Q)=»

Вывод:

Задача заключается в расчете момента, который создает нагрузка Q (вероятно, сосредоточенная сила или распределенная нагрузка, приложенная в точке Q) относительно точки E. Для решения потребуется применить принципы статики, в частности, правило расчета момента силы относительно точки (момент = сила × плечо).
