Анализ изображения:

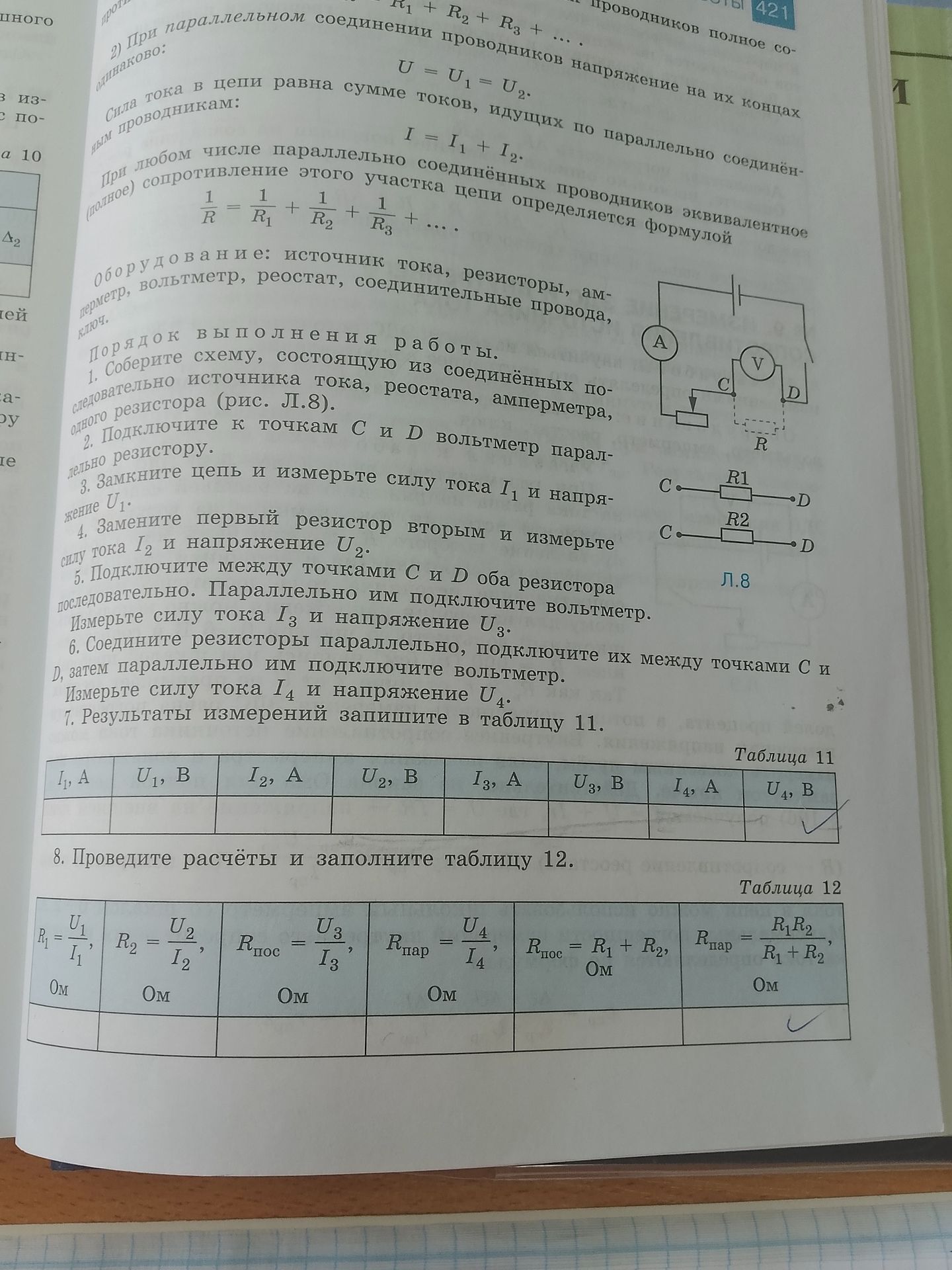

На изображении представлена страница из учебного пособия по физике, посвященная изучению электрических цепей, в частности, параллельному и последовательному соединению проводников.

Теоретический материал:

• Приведены формулы для расчета напряжения и силы тока при параллельном соединении: U = U₁ = U₂ и I = I₁ + I₂.


• Сформулирована формула для расчета эквивалентного сопротивления участка цепи при параллельном соединении: \(\frac{1}{R}\) = \(\frac{1}{R₁}\) + \(\frac{1}{R₂}\) + \(\frac{1}{R₃}\) + ....

Практическая часть (лабораторная работа):

• Оборудование: источник тока, резисторы, амперметр, вольтметр, реостат, соединительные провода, ключ.


• Порядок выполнения работы:




1. Сборка схемы с одним резистором.


2. Подключение вольтметра параллельно резистору.


3. Замыкание цепи и измерение силы тока I₁ и напряжения U₁.


4. Замена первого резистора вторым и измерение I₂ и U₂.


5. Подключение обоих резисторов последовательно и измерение I₃ и U₃.


6. Подключение обоих резисторов параллельно и измерение I₄ и U₄.


7. Запись результатов измерений в Таблицу 11.

Расчеты:

• Представлена Таблица 12 для проведения расчетов, включающая формулы для определения сопротивления каждого резистора (R₁, R₂), последовательного (Rпос) и параллельного (Rпар) соединения.


• Формулы: R₁ = \(\frac{U₁}{I₁}\), R₂ = \(\frac{U₂}{I₂}\), Rпос = \(\frac{U₃}{I₃}\), Rпар = \(\frac{U₄}{I₄}\), Rпос = R₁ + R₂, Rпар = \(\frac{R₁R₂}{R₁ + R₂}\).

Визуальные элементы:

• Присутствует электрическая схема, иллюстрирующая подключение амперметра (A) и вольтметра (V) в цепи с резистором (R).


• Приведены схемы соединения двух резисторов R1 и R2 последовательно и параллельно.


• Представлены таблицы 11 и 12 для записи экспериментальных данных и результатов расчетов.
