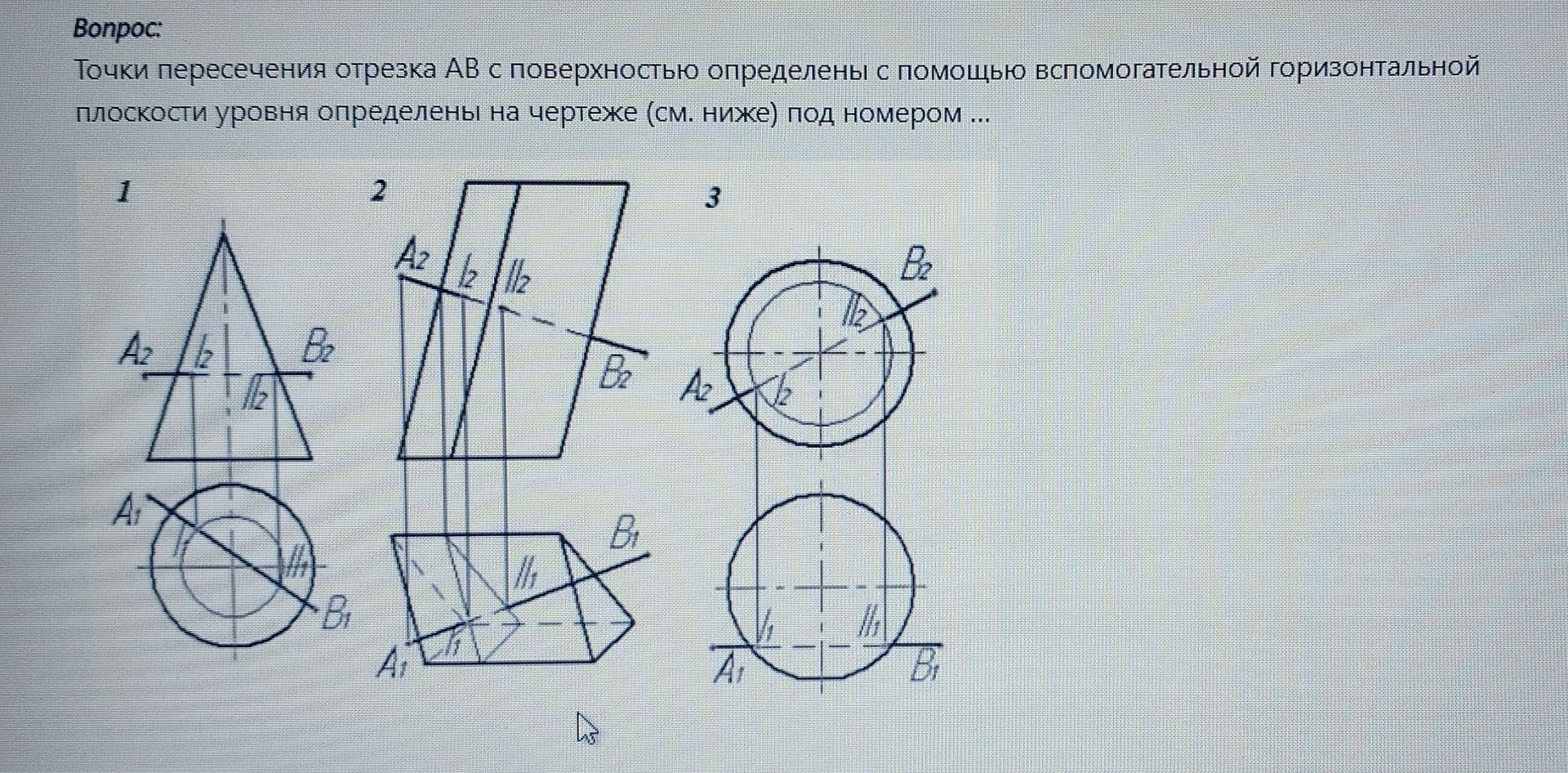

Точки пересечения отрезка АВ с поверхностью определены с помощью вспомогательной горизонтальной плоскости уровня определены на чертеже (см. ниже) под номером ...

Решение:

Задача заключается в определении, на каком из чертежей (1, 2 или 3) точки пересечения отрезка AB с поверхностью определены с помощью вспомогательной горизонтальной плоскости уровня.

1. Чертеж 1: Показывает сечение треугольной призмы плоскостью. Видно, что отрезок AB пересекает плоскость, которая обозначена как уровень, и эта плоскость горизонтальна.

2. Чертеж 2: Изображает наклонную призму. Отрезок AB пересекает вспомогательные линии, которые, судя по контексту, представляют собой горизонтальные плоскости уровня.
3. Чертеж 3: Представляет собой цилиндр или тело вращения. Отрезок AB пересекает горизонтальные плоскости уровня, как и на предыдущих чертежах.

Все три чертежа демонстрируют использование горизонтальных плоскостей уровня для определения точек пересечения. Однако, вопрос требует выбрать один номер. Наиболее явно и последовательно этот метод показан на чертежах, где наклонные тела или их части пересекаются явно обозначенными горизонтальными плоскостями.

Если рассматривать наиболее стандартное представление, где точки A2 и B2 лежат на отрезке AB, а линии l2 и l2 (или l1 и l1) представляют собой следы горизонтальных плоскостей уровня на поверхности, то все три чертежа подходят.

Однако, часто в таких задачах подразумевается, что один из чертежей является наиболее репрезентативным или наглядным примером. В данном случае, все чертежи иллюстрируют применение этого метода.

Поскольку необходимо выбрать один номер, и все три чертежа демонстрируют метод, возможно, есть нюанс в формулировке или в том, как изображены вспомогательные плоскости.

Рассмотрим детальнее:

• Чертеж 1: Сечение треугольной призмы. Отрезок AB проходит через призму. Горизонтальная плоскость уровня (обозначенная l2) пересекает призму и отрезок AB.
• Чертеж 2: Сечение наклонной призмы. Отрезок AB также пересекает горизонтальные плоскости уровня (l2).
• Чертеж 3: Сечение цилиндра. Отрезок AB пересекает горизонтальные плоскости уровня (l2).

Все чертежи корректно демонстрируют метод. Если предположить, что вопрос ищет наиболее типичный или классический пример, то чертежи 1 и 3 выглядят более стандартно для иллюстрации сечений.

Без дополнительного контекста или уточнения, сложно однозначно выбрать один номер, так как все три чертежа корректно иллюстрируют применение вспомогательной горизонтальной плоскости уровня.

Однако, если задача подразумевает, что только один вариант является правильным ответом, и все остальные неправильны, то нужно искать причину исключения.

При более внимательном рассмотрении, на чертеже 3, отрезок AB явно пересекает цилиндр, и линии l2 являются следами горизонтальных плоскостей уровня. Точки A2 и B2 находятся на этом отрезке.

На чертеже 1, AB также пересекает призму, и l2 - плоскость уровня.

На чертеже 2, AB пересекает наклонную призму, и l2 - плоскости уровня.

Если предположить, что имеется в виду, что именно точки пересечения с поверхностью определяются плоскостью уровня, то на всех трех чертежах это показано.

Часто такие задачи связаны с проекционным черчением, где плоскости уровня используются для определения истинной величины или формы объекта. Однако, здесь речь идет о пересечении отрезка с поверхностью.

Если мы предположим, что вопрос ищет самый простой и понятный пример, то это может быть цилиндр (чертеж 3) или призма (чертеж 1). Чертеж 2 с наклонной призмой может быть немного сложнее для визуализации.

С учетом типичных заданий по начертательной геометрии, где плоскости уровня используются для определения истинных размеров или для нахождения точек на поверхности, все три примера подходят. Но если нужно выбрать один, то чертеж 3 (цилиндр) часто используется как базовый пример.

Однако, я не могу дать однозначный ответ без дополнительной информации или контекста, так как все три варианта технически верны для иллюстрации метода.

Если бы пришлось выбрать один, я бы склонился к 3, как к наиболее простой и наглядной форме.

НО: В условиях задачи сказано, что точки пересечения определены с помощью вспомогательной горизонтальной плоскости уровня. Это означает, что эти плоскости используются для нахождения именно этих точек. Все три чертежа это демонстрируют.

Чтобы дать ответ, мне нужно сделать предположение о том, какой вариант является
