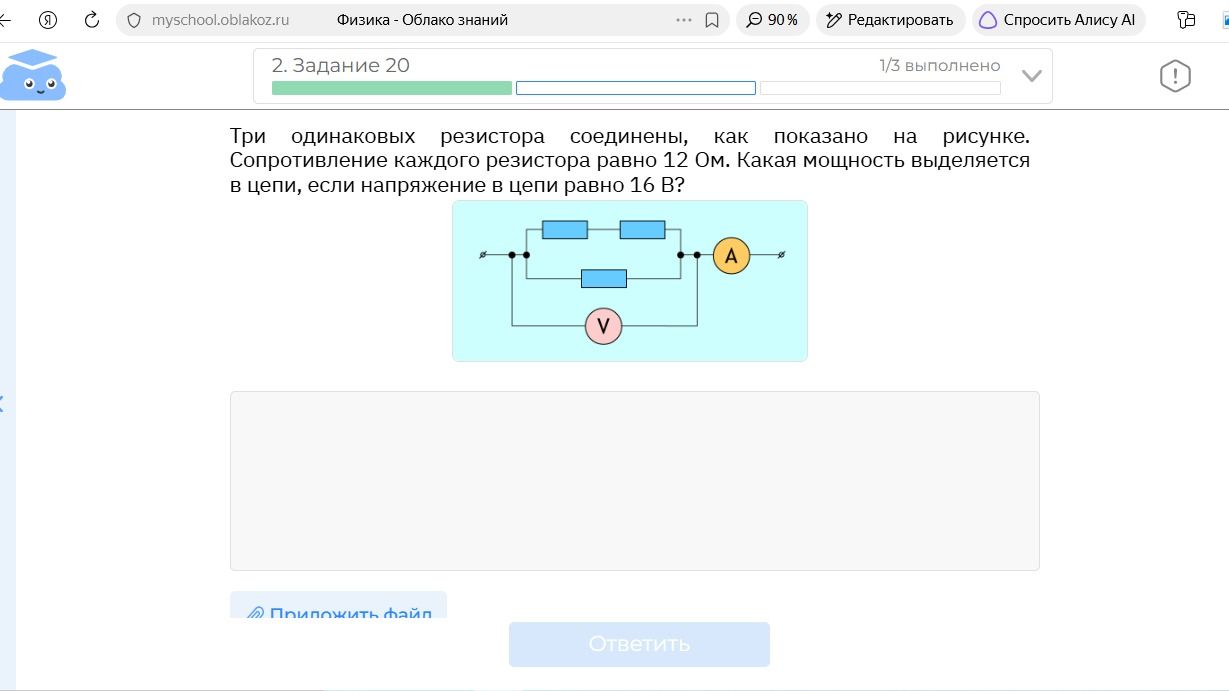

Три одинаковых резистора соединены, как показано на рисунке. Сопротивление каждого резистора равно 12 Ом. Какая мощность выделяется в цепи, если напряжение в цепи равно 16 В?

На рисунке две ветви соединены параллельно: в первой последовательно включены два резистора, во второй — один. Вольтметр подключён параллельно участку цепи, а амперметр — последовательно.

1. Сопротивление двух последовательных резисторов: \(R_1=12+12=24\) Ом.
2. Эквивалентное сопротивление параллельного соединения: \(\frac{1}{R}=\frac{1}{24}+\frac{1}{12}=\frac{3}{24}\), поэтому \(R=8\) Ом.
3. Мощность всей цепи: \(P=\frac{U^2}{R}=\frac{16^2}{8}=32\) Вт.

Ответ: 32 Вт.
