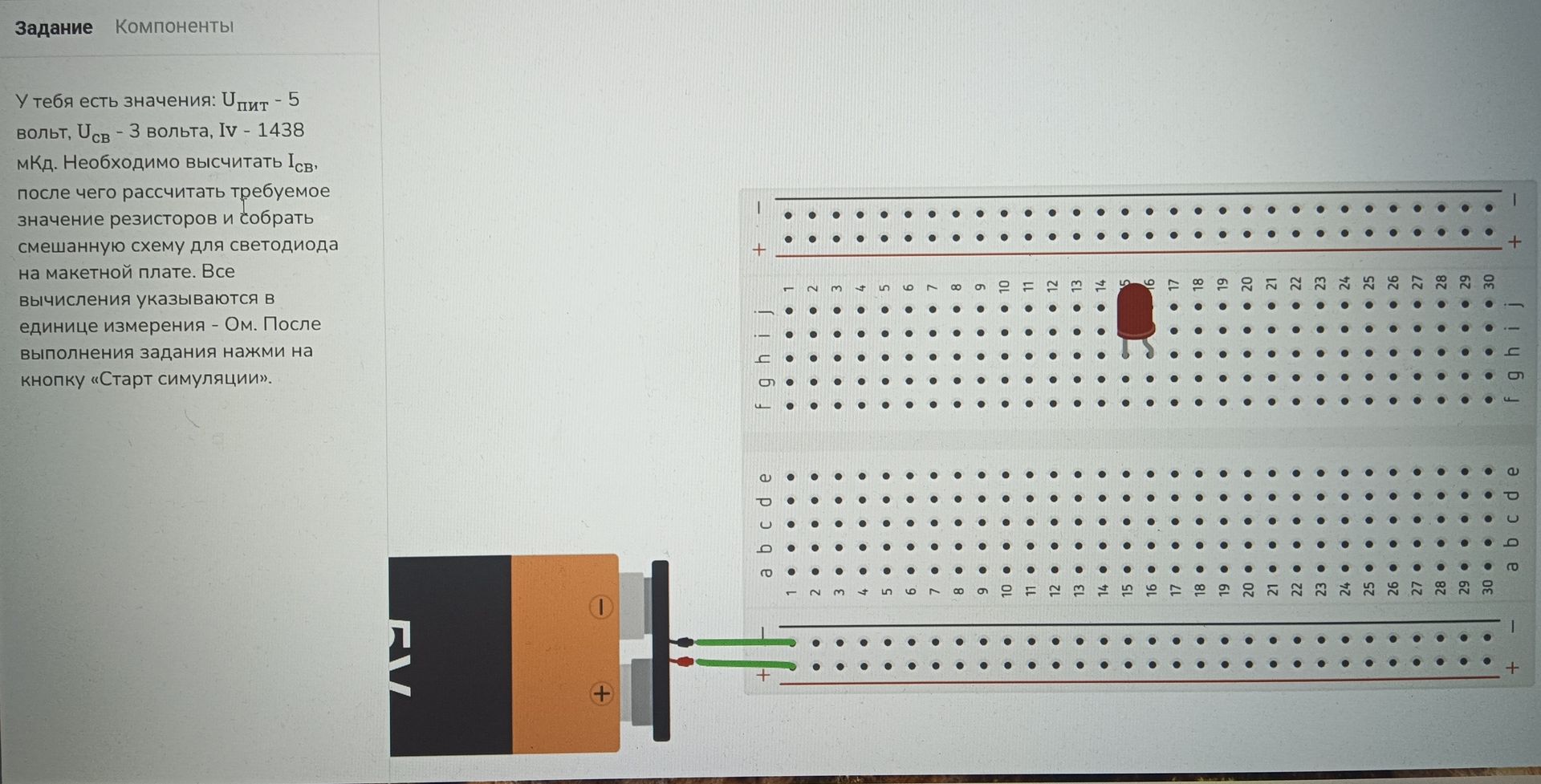

У тебя есть значения: Uпит - 5 вольт, Uсв - 3 вольта, Iv - 1438 мкд. Необходимо вычислить Iсв, после чего рассчитать требуемое значение резисторов и собрать смешанную схему для светодиода на макетной плате. Все вычисления указываются в единице измерения - Ом. После выполнения задания нажми на кнопку «Старт симуляции».

Решение:

Нам даны:

• Напряжение питания \( U_{\text{пит}} = 5 \text{ В} \)
• Напряжение светодиода \( U_{\text{св}} = 3 \text{ В} \)
• Прямой ток светодиода \( I_{\text{св}} = 1438 \text{ мкА} = 1.438 \text{ мА} \)

1. Вычисление тока светодиода \( I_{\text{св}} \):

По условию, \( I_{\text{св}} = 1438 \text{ мкА} = 1.438 \text{ мА} \). Значение уже дано.

2. Расчёт требуемого значения резистора:

Сначала определим напряжение, которое должен погасить резистор. Оно равно разности напряжения питания и напряжения светодиода:

\[ U_{\text{резистор}} = U_{\text{пит}} - U_{\text{св}} \]\[ U_{\text{резистор}} = 5 \text{ В} - 3 \text{ В} = 2 \text{ В} \]

Теперь, используя закон Ома, рассчитаем сопротивление резистора. Ток, протекающий через резистор, равен току светодиода, так как они соединены последовательно:

\[ R = \frac{U_{\text{резистор}}}{I_{\text{св}}} \]

Переведём ток из миллиампер в амперы:

\[ I_{\text{св}} = 1.438 \text{ мА} = 0.001438 \text{ А} \]

Рассчитаем сопротивление:

\[ R = \frac{2 \text{ В}}{0.001438 \text{ А}} \approx 1390.8 \text{ Ом} \]

Ближайшее стандартное значение резистора — 1.4 кОм (1400 Ом) или 1.3 кОм (1300 Ом). Для обеспечения тока, близкого к заданному, выберем резистор 1.4 кОм.

3. Сборка схемы:

Схема собирается на макетной плате:

1. Подключите источник питания (батарею) к макетной плате, соблюдая полярность (+ к красной линии, - к синей).
2. Подключите резистор к одной из точек питания (например, к точке '+'), а другой конец резистора — к свободной точке (например, к колонке 'f' в ряду 10).
3. Подключите анод (длинную ножку) светодиода к той же точке, что и резистор (например, 'f' в ряду 10).
4. Подключите катод (короткую ножку) светодиода к свободной точке (например, 'f' в ряду 12).
5. Соедините катод светодиода с отрицательным выводом питания (например, с колонкой 'f' в ряду 30, которая подключена к '-' линии).

Ответ: I_св = 1.438 мА. Требуемое сопротивление резистора ≈ 1391 Ом. Рекомендуется использовать резистор номиналом 1.4 кОм.
