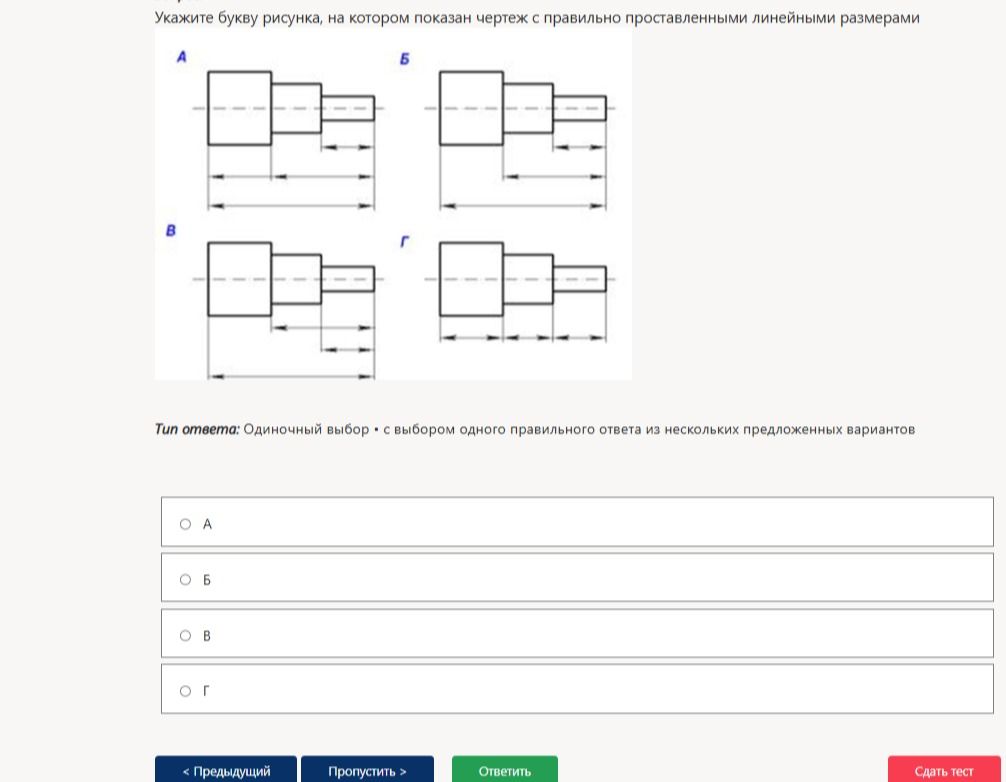

Укажите букву рисунка, на котором показан чертеж с правильно проставленными линейными размерами

Решение:

Для определения правильности проставления размеров необходимо проанализировать каждый чертеж:

• Чертеж А: Размеры указаны последовательно, но общая длина не показана.
• Чертеж Б: Показаны общая длина и промежуточные размеры, что является корректным способом нанесения размеров.
• Чертеж В: Размеры указаны последовательно, но общая длина не показана.
• Чертеж Г: Размеры указаны последовательно, но общая длина не показана.

Наиболее корректно размеры проставлены на чертеже Б, где указана общая длина и промежуточные размеры.

Ответ: Б
