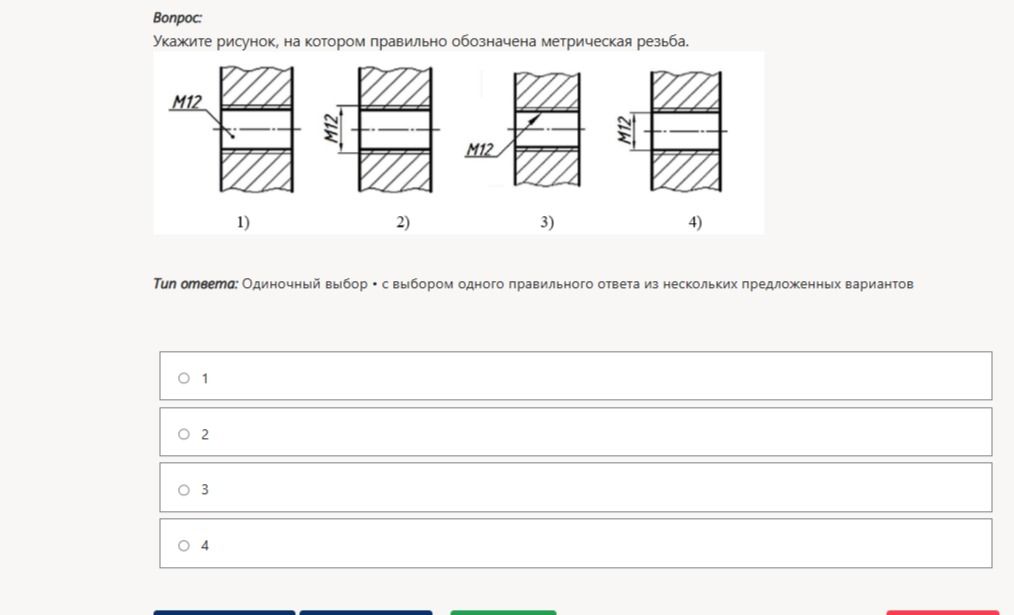

Укажите рисунок, на котором правильно обозначена метрическая резьба.

Решение:

Метрическая резьба обозначается буквой 'M', за которой следует её номинальный диаметр в миллиметрах. Если шаг резьбы не стандартный (крупный), он указывается отдельно после диаметра. На рисунках представлены следующие обозначения:

• 1) M12 — корректное обозначение метрической резьбы с крупным шагом.
• 2) M12 — обозначение такое же, как на рисунке 1, но чертёжное изображение резьбы отличается.
• 3) M12 — обозначение такое же, как на рисунке 1, но чертёжное изображение резьбы отличается.
• 4) M12 — обозначение такое же, как на рисунке 1, но чертёжное изображение резьбы отличается.

Правильное графическое обозначение метрической резьбы в соответствии со стандартами ГОСТ включает изображение основных и дополнительных диаметров, а также правильное изображение выступов и впадин резьбы. На рисунках 1, 2, 3 и 4 представлены различные варианты изображения резьбы, но только на рисунке 1 показано корректное обозначение метрической резьбы.

Ответ: 1
