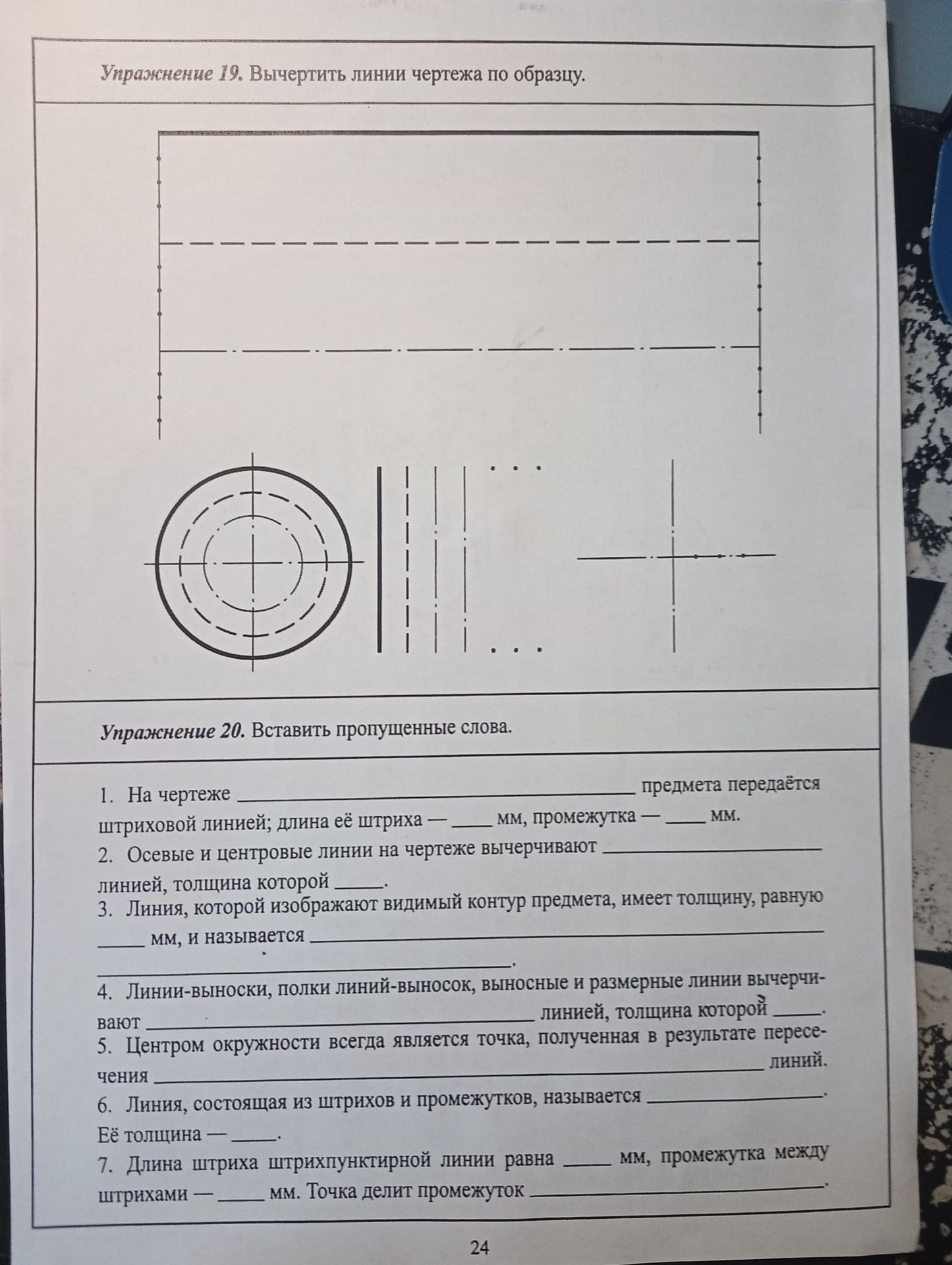

Упражнение 20. Вставить пропущенные слова. 1. На чертеже ______ предмета передаётся штриховой линией; длина её штриха — ______ мм, промежутка — ______ мм. 2. Осевые и центровые линии на чертеже вычерчивают ______ линией, толщина которой ______. 3. Линия, которой изображают видимый контур предмета, имеет толщину, равную ______ мм, и называется ______. 4. Линии-выноски, полки линий-выносок, выносные и размерные линии вычерчивают ______ линией, толщина которой ______. 5. Центром окружности всегда является точка, полученная в результате пересечения ______ линий. 6. Линия, состоящая из штрихов и промежутков, называется ______. Её толщина — ______. 7. Длина штриха штрихпунктирной линии равна ______ мм, промежутка между штрихами — ______ мм. Точка делит промежуток ______.

Заполнение выполнено по стандартным правилам черчения ЕСКД; значения размеров штрихов могут уточняться в учебнике или по указанному стандарту.

1. На чертеже невидимый контур предмета передаётся штриховой линией; длина её штриха — 2–8 мм, промежутка — 1–2 мм.
2. Осевые и центровые линии на чертеже вычерчивают тонкой штрихпунктирной линией, толщина которой от 0,3 до 0,5 толщины основной линии.
3. Линия, которой изображают видимый контур предмета, имеет толщину, равную 0,5–1,4 мм, и называется сплошной толстой основной линией.
4. Линии-выноски, полки линий-выносок, выносные и размерные линии вычерчивают сплошной тонкой линией, толщина которой от 0,3 до 0,5 толщины основной линии.
5. Центром окружности всегда является точка, полученная в результате пересечения осевых линий.
6. Линия, состоящая из штрихов и промежутков, называется штриховой. Её толщина — от 0,3 до 0,5 толщины основной линии.
7. Длина штриха штрихпунктирной линии равна 5–30 мм, промежутка между штрихами — 3–5 мм. Точка делит промежуток пополам.

Примечание: точные диапазоны размеров штрихов и толщин линий зависят от принятого стандарта и масштаба чертежа.
