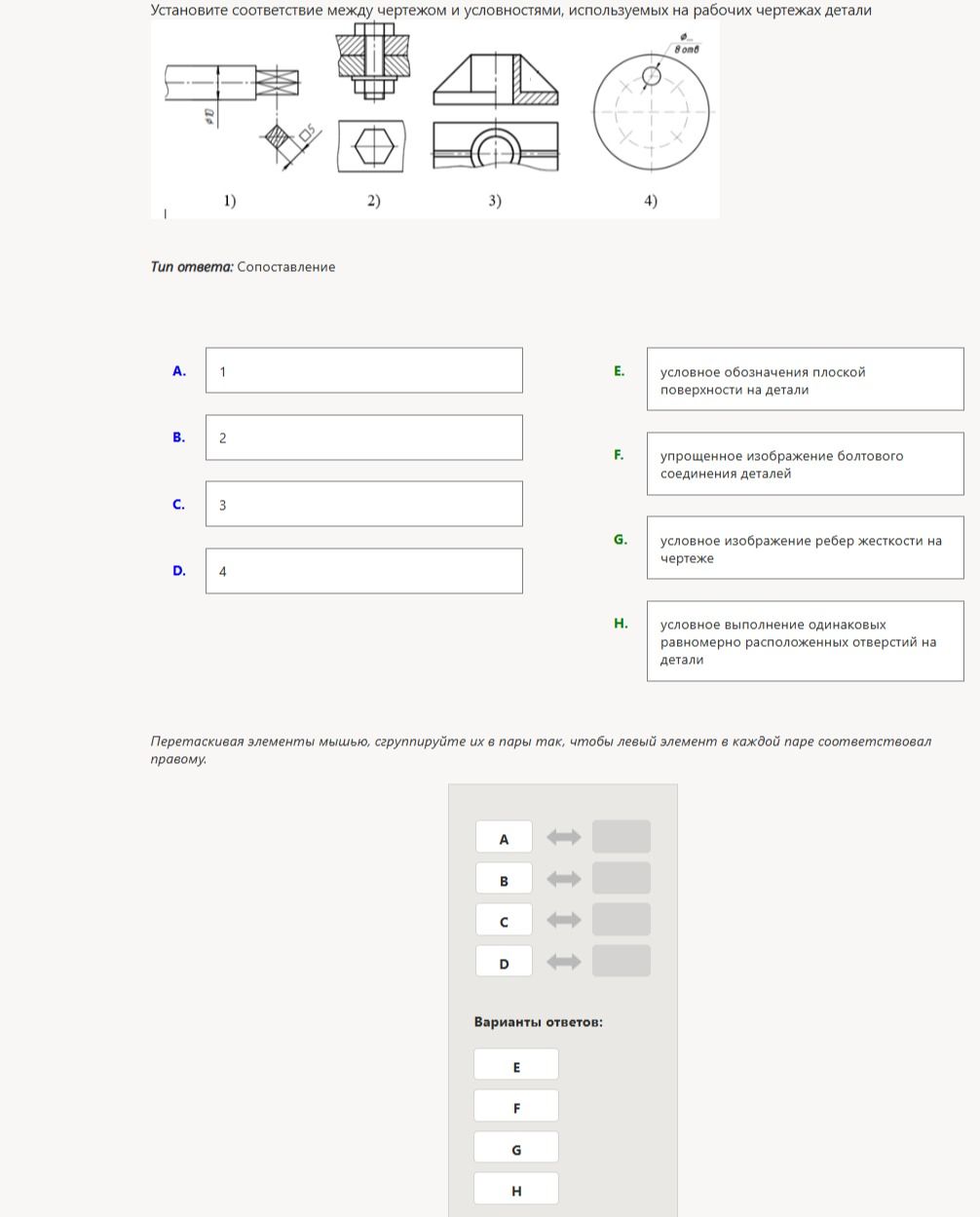

Установите соответствие между чертежом и условностями, используемых на рабочих чертежах детали

Решение:

Сопоставим изображения на чертежах с их условными обозначениями.

1. Изображение 1 показывает вид детали с отверстиями, расположенными равномерно по окружности. Это соответствует условному выполнению одинаковых равномерно расположенных отверстий на детали.

2. Изображение 2 демонстрирует болтовое соединение, выполненное упрощённо.

3. Изображение 3 показывает деталь с ребром жёсткости.

4. Изображение 4 иллюстрирует условное обозначение плоской поверхности на детали.

Таким образом, соответствия следующие:

Ответ: 1-H, 2-F, 3-G, 4-E.
