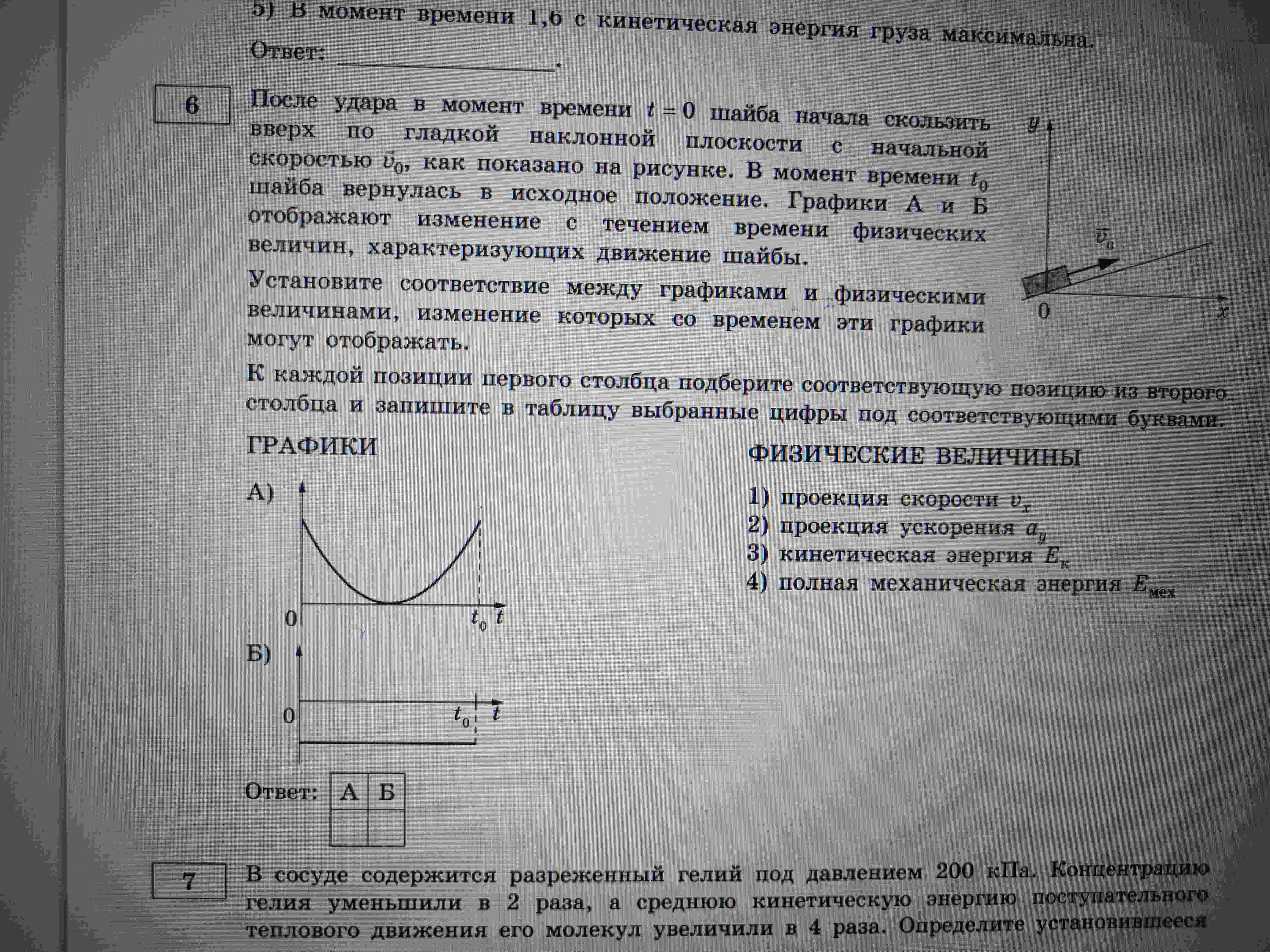

Установите соответствие между графиками и физическими величинами, изменение которых со временем эти графики могут отображать. К каждой позиции первого столбца подберите соответствующую позицию из второго столбца и запишите в таблицу выбранные цифры под соответствующими буквами.

Рассмотрим движение шайбы после удара вверх по гладкой наклонной плоскости.

График А: Парабола, ветви направлены вверх, минимальное значение в точке $$t_0$$. Это соответствует кинетической энергии, так как в момент времени $$t=0$$ кинетическая энергия максимальна, затем уменьшается до нуля в момент времени $$t_0$$ (когда шайба останавливается и начинает двигаться обратно), а затем снова возрастает. Значит, график А соответствует кинетической энергии (3).

График Б: Горизонтальная линия. Это означает, что величина не меняется со временем. В данном случае это проекция ускорения $$a_x$$, так как движение происходит с постоянным ускорением, обусловленным силой тяжести. Значит, график Б соответствует проекции ускорения (2).

Ответ: А - 3, Б - 2
