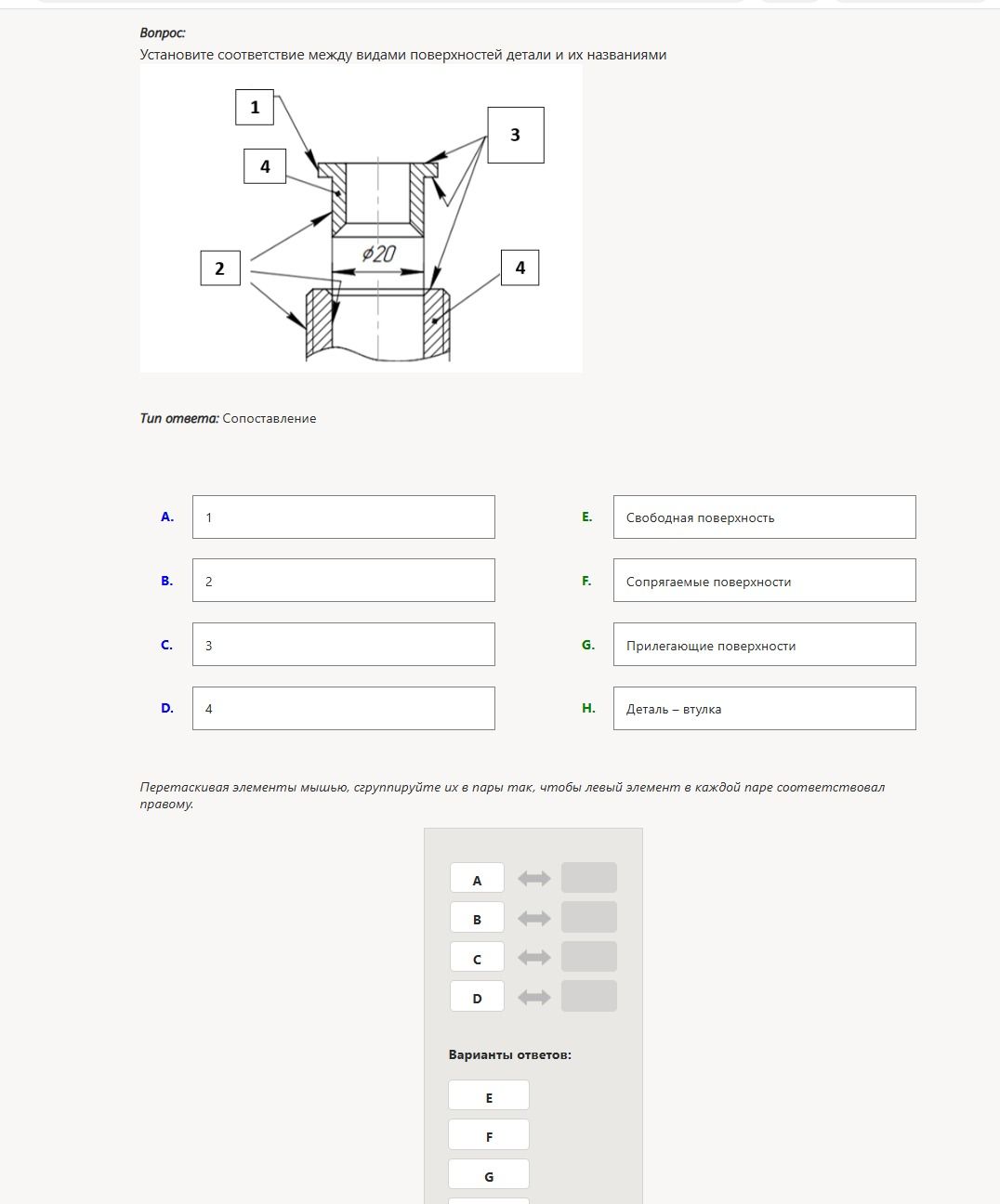

Установите соответствие между видами поверхностей детали и их названиями

Решение:

Сопоставим пронумерованные поверхности детали с их названиями:

1 — Свободная поверхность (E)

2 — Сопрягаемые поверхности (F)

3 — Свободная поверхность (E)

4 — Прилегающие поверхности (G)

Варианты ответа:

• A. 1 — E. Свободная поверхность
• B. 2 — F. Сопрягаемые поверхности
• C. 3 — E. Свободная поверхность
• D. 4 — G. Прилегающие поверхности

Объяснение:

• Свободные поверхности (1, 3) — это поверхности, не контактирующие с другими деталями или окружающей средой.
• Сопрягаемые поверхности (2) — это поверхности, которые непосредственно соприкасаются с другими деталями в собранном узле.
• Прилегающие поверхности (4) — это поверхности, на которые опираются или к которым прижимаются другие детали.

Ответ: A-E, B-F, C-E, D-G.
