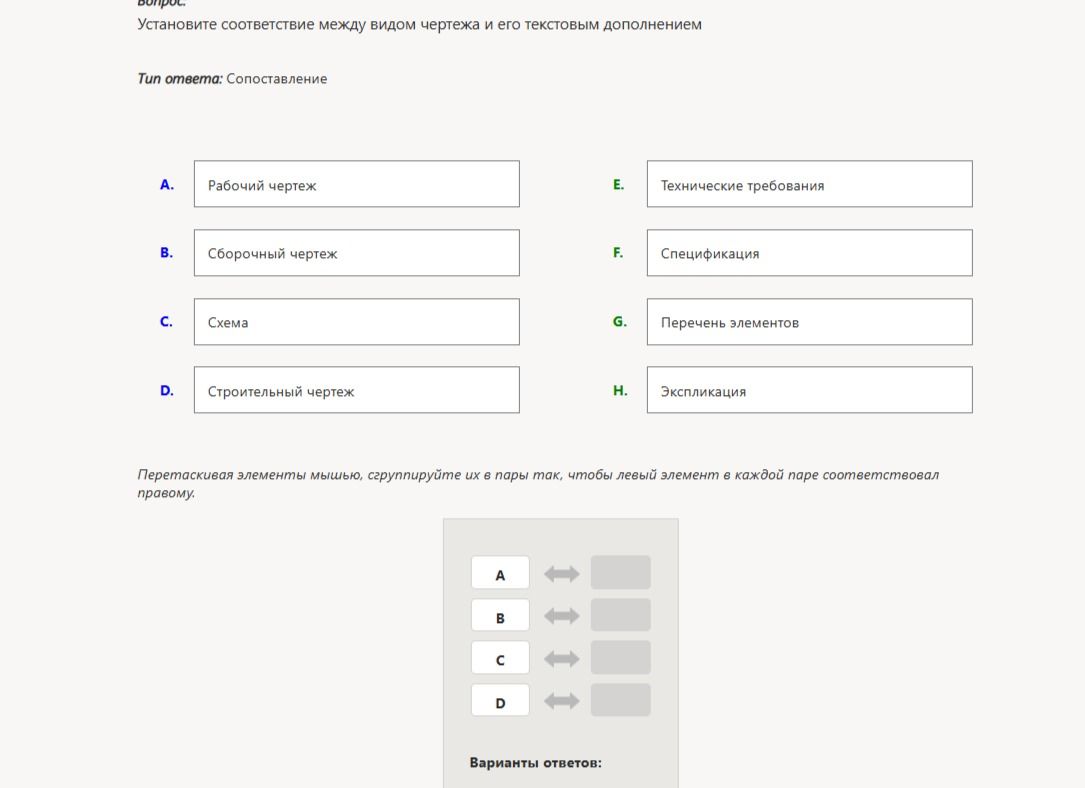

Установите соответствие между видом чертежа и его текстовым дополнением

Решение:

Для установления соответствия между видами чертежей и их текстовыми дополнениями, необходимо понимать назначение каждого типа документа.

• Рабочий чертеж (A) предназначен для изготовления деталей. Его текстовым дополнением может быть Спецификация (F), которая перечисляет все компоненты изделия.
• Сборочный чертеж (B) показывает, как соединяются детали. К нему часто прилагается Спецификация (F), а также Экспликация (H), которая расшифровывает позиции деталей на чертеже.
• Схема (C) отображает составные части сложной системы и их взаимодействие. К схеме может прилагаться Перечень элементов (G), который поясняет обозначения на схеме.
• Строительный чертеж (D) используется для строительства. К нему могут относиться Технические требования (E), определяющие условия выполнения строительных работ.

Исходя из этого, наиболее логичные пары:

1. A - F
2. B - F или B - H
3. C - G
4. D - E

Учитывая предоставленные варианты ответов и типичные соответствия, наиболее вероятные пары:

1. A - F (Рабочий чертеж - Спецификация)
2. B - F (Сборочный чертеж - Спецификация)
3. C - G (Схема - Перечень элементов)
4. D - E (Строительный чертеж - Технические требования)

Примечание: Сборочный чертеж также может сопровождаться Экспликацией (H). Если выбирать только одну пару для каждого типа чертежа, и учитывая, что Спецификация (F) часто является общим документом для рабочих и сборочных чертежей, а Экспликация (H) специфична для сборочных, то возможны два варианта для B. В данном случае, ориентируемся на наиболее общее и прямое соответствие.
