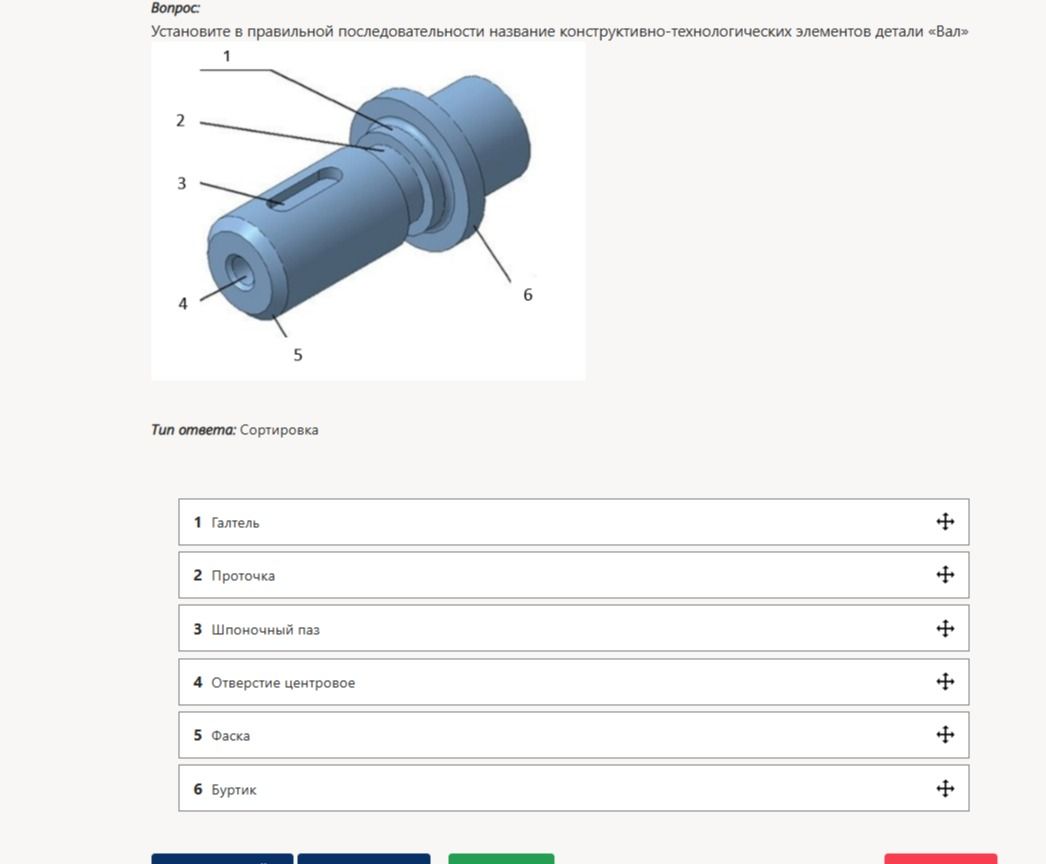

Установите в правильной последовательности название конструктивно-технологических элементов детали «Вал»

Решение:

Для правильной установки элементов детали «Вал» необходимо учесть их назначение и расположение на чертеже. Исходя из изображения и названий, последовательность будет следующей:

1. Галтель (1): Скругление или переход между цилиндрическими поверхностями разного диаметра.
2. Проточка (2): Канавка или углубление, часто для установки стопорного кольца или для облегчения обработки.
3. Шпоночный паз (3): Прорезь для шпонки, служащей для передачи вращающего момента.
4. Отверстие центровое (4): Отверстие для установки детали на центр станка при обработке.
5. Фаска (5): Скошенный край детали для снятия острых углов и облегчения сборки.
6. Буртик (6): Выступ или кольцевая проточка, часто служащая упором или для направления.

Ответ: 1. Галтель, 2. Проточка, 3. Шпоночный паз, 4. Отверстие центровое, 5. Фаска, 6. Буртик.
