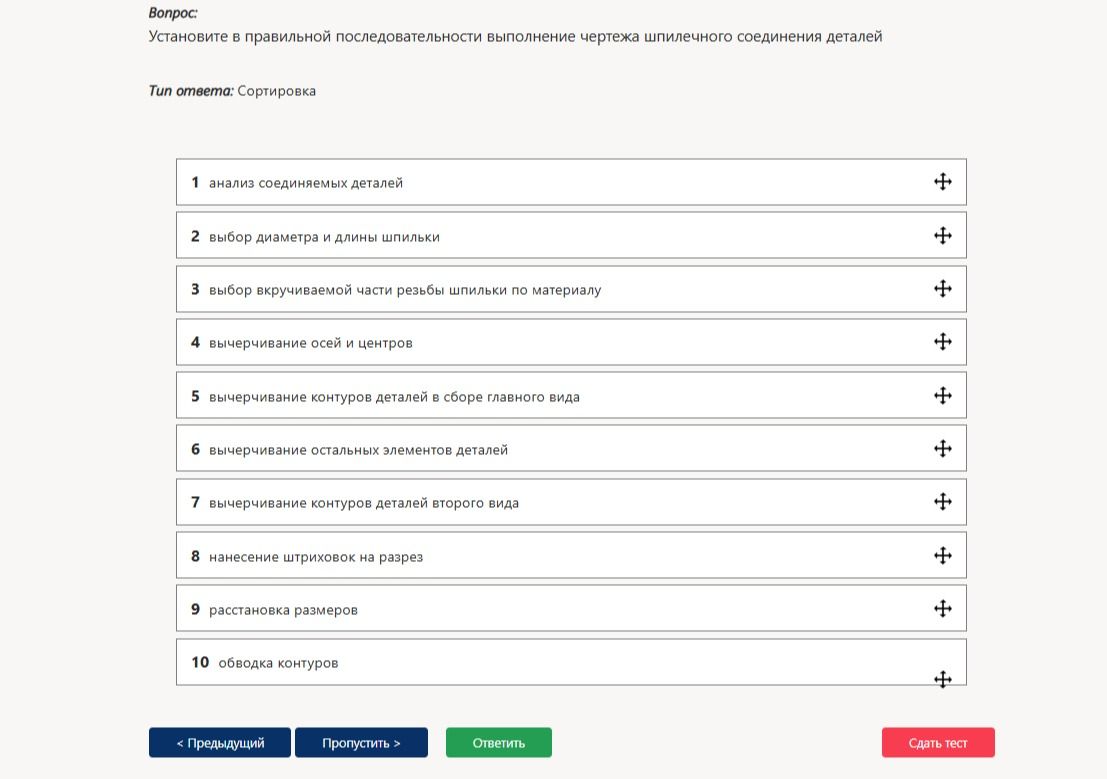

Установите в правильной последовательности выполнение чертежа шпилечного соединения деталей

Решение:

Правильная последовательность выполнения чертежа шпилечного соединения деталей:

1. 1. анализ соединяемых деталей — прежде чем начать чертить, необходимо понять, какие детали соединяются и каково их назначение.
2. 2. выбор диаметра и длины шпильки — исходя из анализа деталей и условий соединения, подбираются параметры шпильки.
3. 3. выбор вкручиваемой части резьбы шпильки по материалу — определяется материал деталей, в которые вкручивается шпилька, для правильного выбора типа резьбы.
4. 4. вычерчивание осей и центров — наносятся осевые линии и центры для точного позиционирования деталей.
5. 5. вычерчивание контуров деталей в сборе главного вида — отрисовываются основные контуры соединяемых деталей в главном проекционном виде.
6. 6. вычерчивание остальных элементов деталей — детализируются все остальные элементы: фаски, скругления, резьба шпильки и отверстий.
7. 7. вычерчивание контуров деталей второго вида — отрисовываются контуры деталей в других проекционных видах (например, вид сверху или сбоку), если это необходимо для полноты изображения.
8. 8. нанесение штриховок на разрез — если чертеж содержит разрезы, наносятся штриховки, соответствующие материалу деталей.
9. 9. расстановка размеров — наносятся все необходимые размеры для изготовления деталей и контроля соединения.
10. 10. обводка контуров — основные контуры обводятся более толстой линией, второстепенные — более тонкой.

Ответ: 1, 2, 3, 4, 5, 6, 7, 8, 9, 10.
