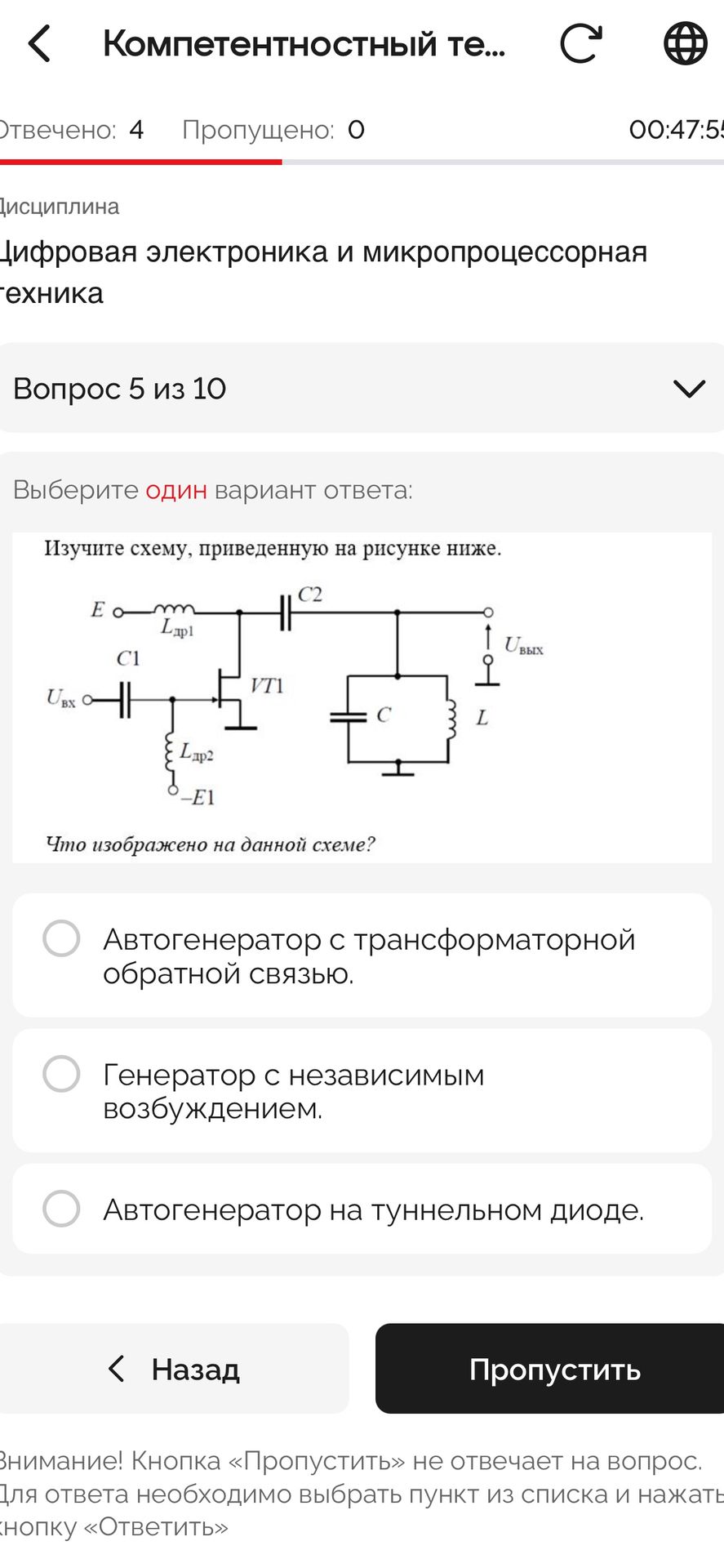

Вопрос 5. Что изображено на схеме? Выберите один вариант: 1) автогенератор с трансформаторной обратной связью; 2) генератор с независимым возбуждением; 3) автогенератор на туннельном диоде.

На схеме изображён транзисторный генератор с колебательным контуром в выходной цепи. Трансформатора обратной связи и туннельного диода на схеме нет; отдельная цепь обратной связи от выхода ко входу не показана.

Ответ: генератор с независимым возбуждением.
