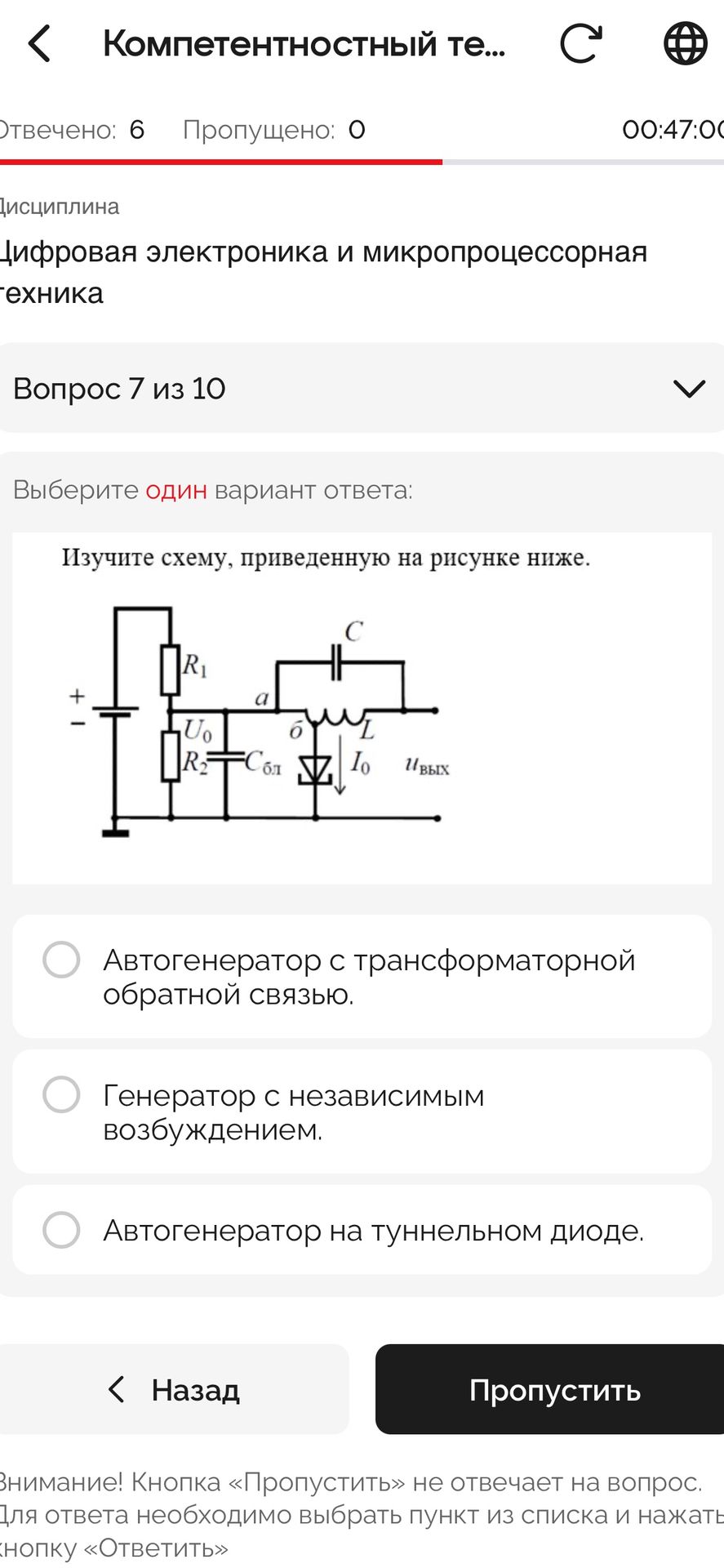

Вопрос 7. Изучите схему, приведённую на рисунке ниже. Выберите один вариант ответа: 1) Автогенератор с трансформаторной обратной связью. 2) Генератор с независимым возбуждением. 3) Автогенератор на туннельном диоде.

На схеме колебательный контур образован катушкой индуктивности L и конденсатором C. Активный элемент обозначен как диод; цепь с R₁ и R₂ задаёт его рабочее смещение. Это характерная схема автогенератора на туннельном диоде, использующем участок отрицательного дифференциального сопротивления.

Ответ: 3) Автогенератор на туннельном диоде.
