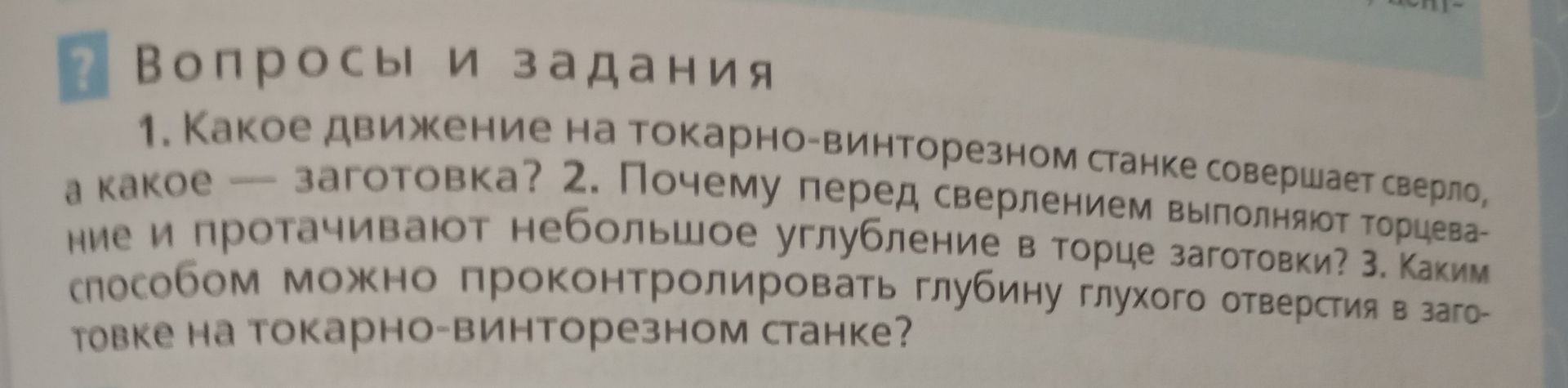

Вопросы и задания 1. Какое движение на токарно-винторезном станке совершает сверло, а какое - заготовка? 2. Почему перед сверлением выполняют торцевание и протачивают небольшое углубление в торце заготовки? 3. Каким способом можно проконтролировать глубину глухого отверстия в заготовке на токарно-винторезном станке?

1. Движения при сверлении на токарно-винторезном станке:

• Сверло совершает главное движение – вращательное.
• Заготовка совершает поступательное (подачу) движение – врезается в материал.

2. Назначение торцевания и углубления:

• Торцевание: Это обработка торцевой поверхности заготовки для придания ей плоскостности и перпендикулярности оси вращения. Это обеспечивает точное базирование заготовки при дальнейшей обработке.
• Небольшое углубление (центровка): Выполняется для того, чтобы при последующем сверлении сверло получило точное направление и не «било», что особенно важно при сверлении глубоких или тонких отверстий.

3. Контроль глубины глухого отверстия:

• Штангенглубиномер: Специальный измерительный инструмент, предназначенный для измерения глубины отверстий.
• Микрометрический глубиномер: Более точный инструмент для измерения.
• Линейка или штангенциркуль: Можно использовать для измерения глубины, если отверстие достаточно широкое и не требует высокой точности.
• Модифицированный штангенциркуль: На некоторых станках есть возможность использовать штангенциркуль, приложив его к торцу заготовки и измеряя глубину.
