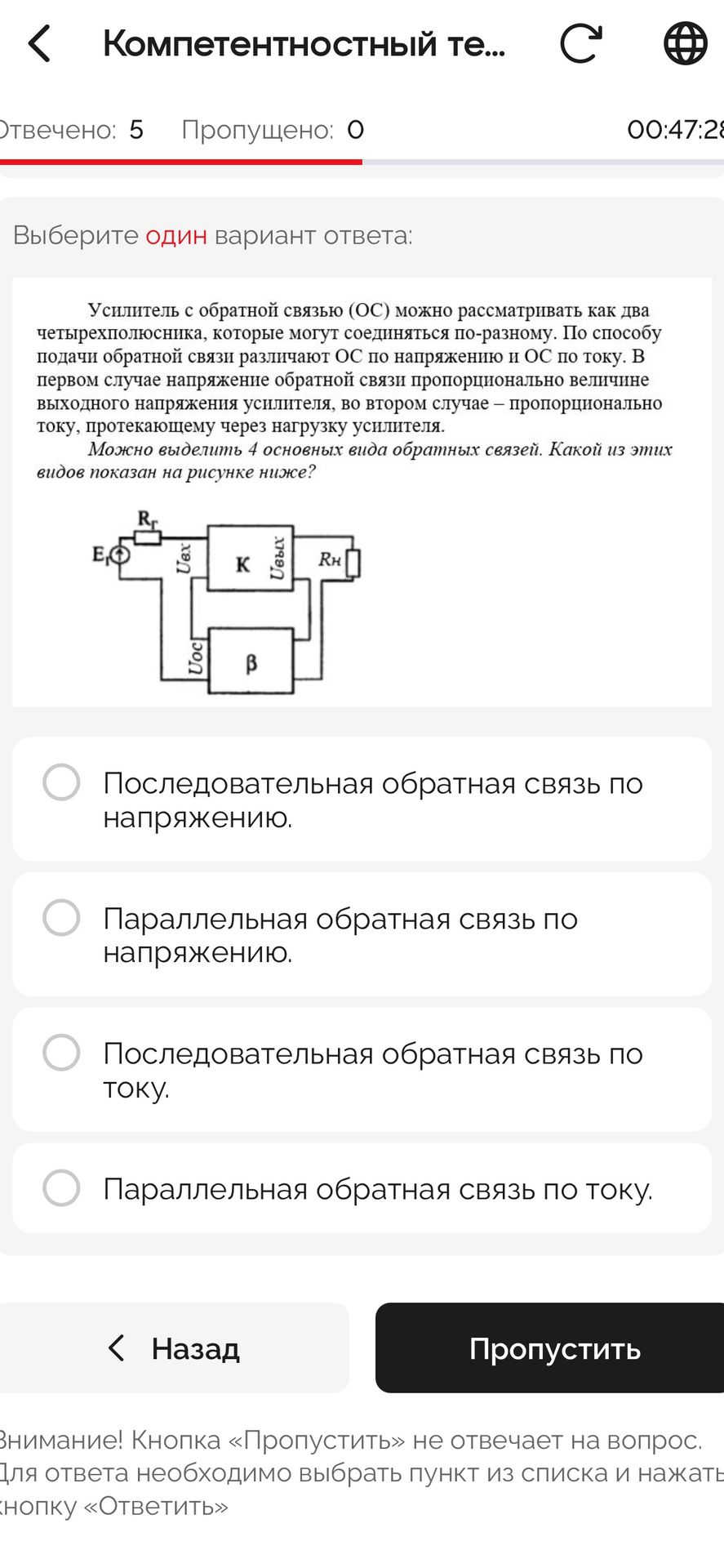

Выберите один вариант ответа. Усилитель с обратной связью (ОС) можно рассматривать как два четырёхполюсника, которые могут соединяться по-разному. По способу подачи обратной связи различают ОС по напряжению и ОС по току. В первом случае напряжение обратной связи пропорционально величине выходного напряжения усилителя, во втором случае — пропорционально току, протекающему через нагрузку усилителя. Можно выделить 4 основных вида обратных связей. Какой из этих видов показан на рисунке ниже? Варианты: последовательная обратная связь по напряжению; параллельная обратная связь по напряжению; последовательная обратная связь по току; параллельная обратная связь по току.

Ответ: последовательная обратная связь по напряжению.

На схеме обратная связь снимается с выходного напряжения усилителя — блок β подключён параллельно нагрузке. На входе сигнал обратной связи складывается с входным сигналом последовательно.
