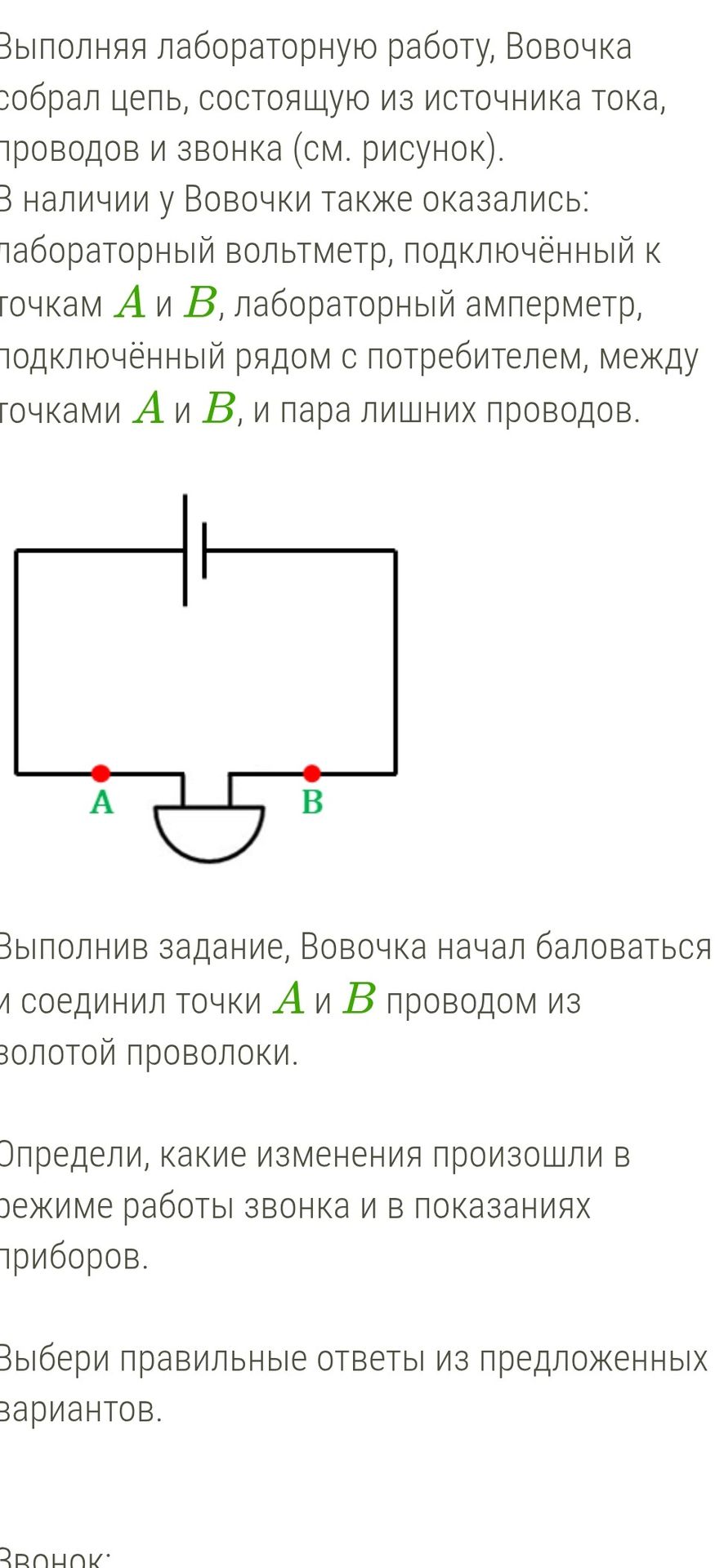

Выполняя лабораторную работу, Вовочка собрал цепь, состоящую из источника тока, проводов и звонка (см. рисунок). В наличии у Вовочки также оказались: лабораторный вольтметр, подключённый к точкам А и В, лабораторный амперметр, подключённый рядом с потребителем, между точками А и В, и пара лишних проводов. [Image of a simple circuit with a power source, wires, and a bell. Points A and B are marked on the circuit, and the bell is connected between A and B.] Выполнив задание, Вовочка начал баловаться и соединил точки А и В проводом из золотой проволоки. Определи, какие изменения произошли в режиме работы звонка и в показаниях приборов. Выбери правильные ответы из предложенных вариантов. Звонок:

Анализ ситуации:

Изначально звонок был подключен в цепь, и, вероятно, работал. Вовочка соединил точки А и В проводом из золотой проволоки. Золото — отличный проводник электричества, но самое главное — оно обладает очень низким удельным сопротивлением. Если вообразить, что до этого звонок был потребителем (например, имел сопротивление), то соединение точек А и В проводом с очень низким сопротивлением создаст параллельную ветвь для тока.

Варианты изменений:

1. Звонок: Поскольку теперь есть путь с гораздо меньшим сопротивлением (золотой провод), большая часть тока пойдет через него, а не через звонок. Это может привести к тому, что звонок перестанет звонить или его звук станет значительно тише.
2. Амперметр: Амперметр, подключенный между точками А и В (параллельно звонку), будет измерять общий ток, проходящий через эту параллельную цепь. Так как общее сопротивление цепи уменьшится (из-за параллельного подключения провода с низким сопротивлением), общий ток, выходящий из источника, возрастет. Амперметр покажет увеличение тока.
3. Вольтметр: Вольтметр, подключенный к точкам А и В (параллельно звонку и теперь параллельно золотому проводу), будет измерять напряжение между этими точками. Поскольку сопротивление золотого провода очень мало, напряжение на нем (и, следовательно, на звонке) станет очень низким, близким к нулю. Вольтметр покажет уменьшение напряжения.

Выводы:

• Звонок будет звонить тише или перестанет звонить.
• Амперметр покажет увеличение общего тока в цепи.
• Вольтметр покажет уменьшение напряжения на звонке (приближение к нулю).

Ответ:

• Звонок будет работать тише (или не будет работать).
• Показания амперметра увеличатся.
• Показания вольтметра уменьшатся (до нуля).
