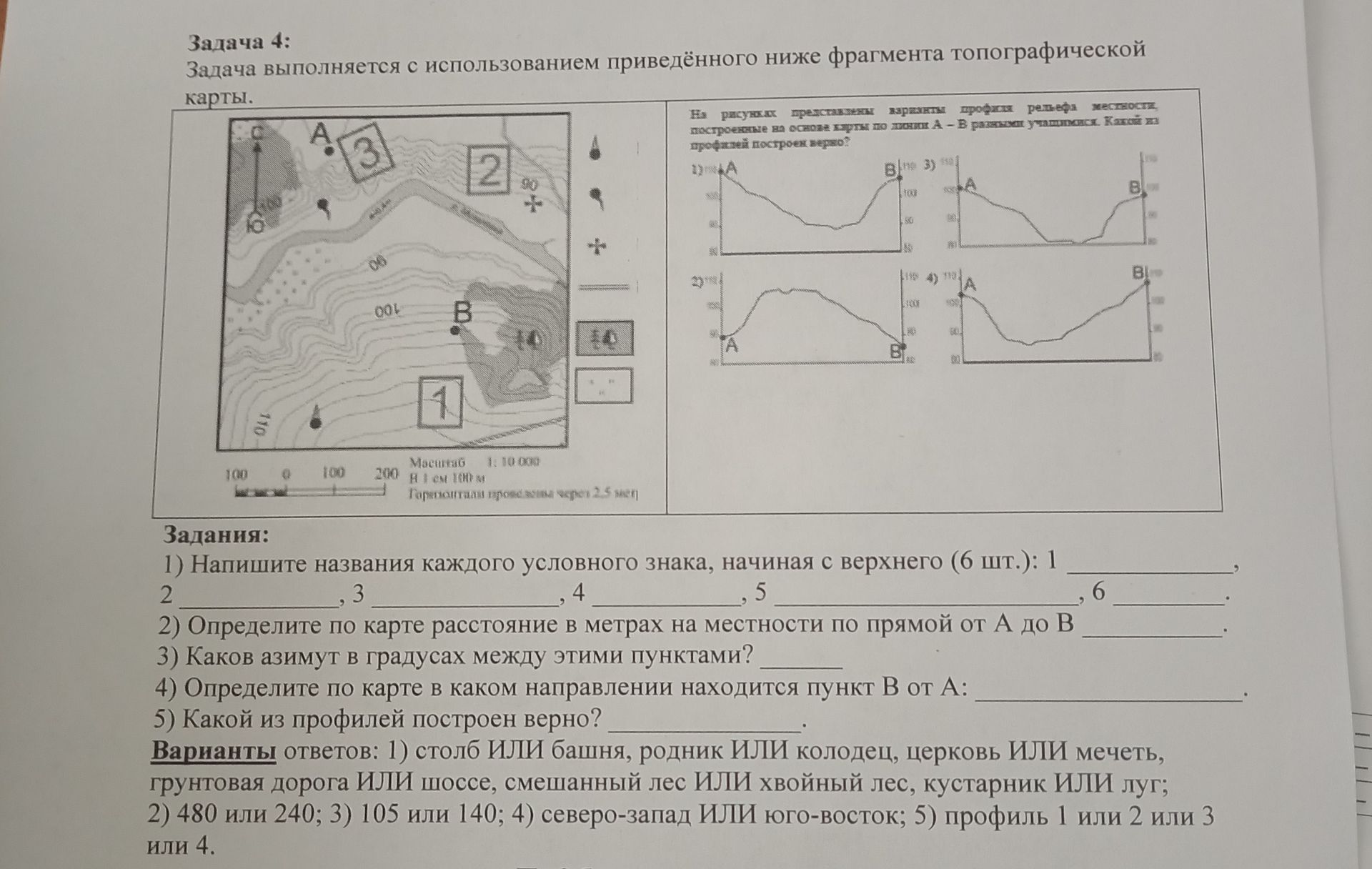

Задача 4. Задача выполняется с использованием приведённого ниже фрагмента топографической карты. На рисунках представлены профили рельефа местности, построенные на основе карты по линии А—В разными учащимися. Какой из профилей построен верно? Задания: 1) Напишите названия каждого условного знака, начиная с верхнего (6 шт.). 2) Определите по карте расстояние в метрах на местности по прямой от А до В. 3) Каков азимут в градусах между этими пунктами? 4) Определите, в каком направлении находится пункт В от А. 5) Какой из профилей построен верно? Варианты: 1) столб или башня; родник или колодец; церковь или мечеть; грунтовая дорога или шоссе; смешанный лес или хвойный лес; кустарник или луг; 2) 480 или 240; 3) 105 или 140; 4) северо-запад или юго-восток; 5) профиль 1, 2, 3 или 4.

1) Условные знаки сверху вниз: столб (или башня); родник (или колодец); церковь (или мечеть); дорога; лес; кустарник (или луг). Некоторые детали условных знаков на фотографии размыты, поэтому для них приведены предусмотренные варианты.

2) Масштаб карты — 1:10 000, то есть 1 см на карте соответствует 100 м на местности. Расстояние А—В по прямой на фрагменте карты составляет примерно 2,4 см. Поэтому расстояние на местности: 2,4 · 100 = 240 м.

3) Север на карте направлен вверх. От А к В направление идёт на юго-восток; измеренный от направления на север по часовой стрелке азимут составляет примерно 140°.

4) Пункт В находится к юго-востоку от пункта А.

5) По горизонталям вдоль линии А—В местность сначала понижается, а затем повышается к пункту В. Этому соответствует профиль, начинающийся на большей высоте, опускающийся в средней части и поднимающийся к концу.

Ответ: расстояние — 240 м; азимут — около 140°; направление — юго-восток; верный профиль — 1.
