Задание 1. На формате А4, расположенном горизонтально, по аксонометрической проекции предмета выполните чертеж в необходимом количестве видов, проставьте размеры. ОПОРА. СТАЛЬ

Анализ чертежа:

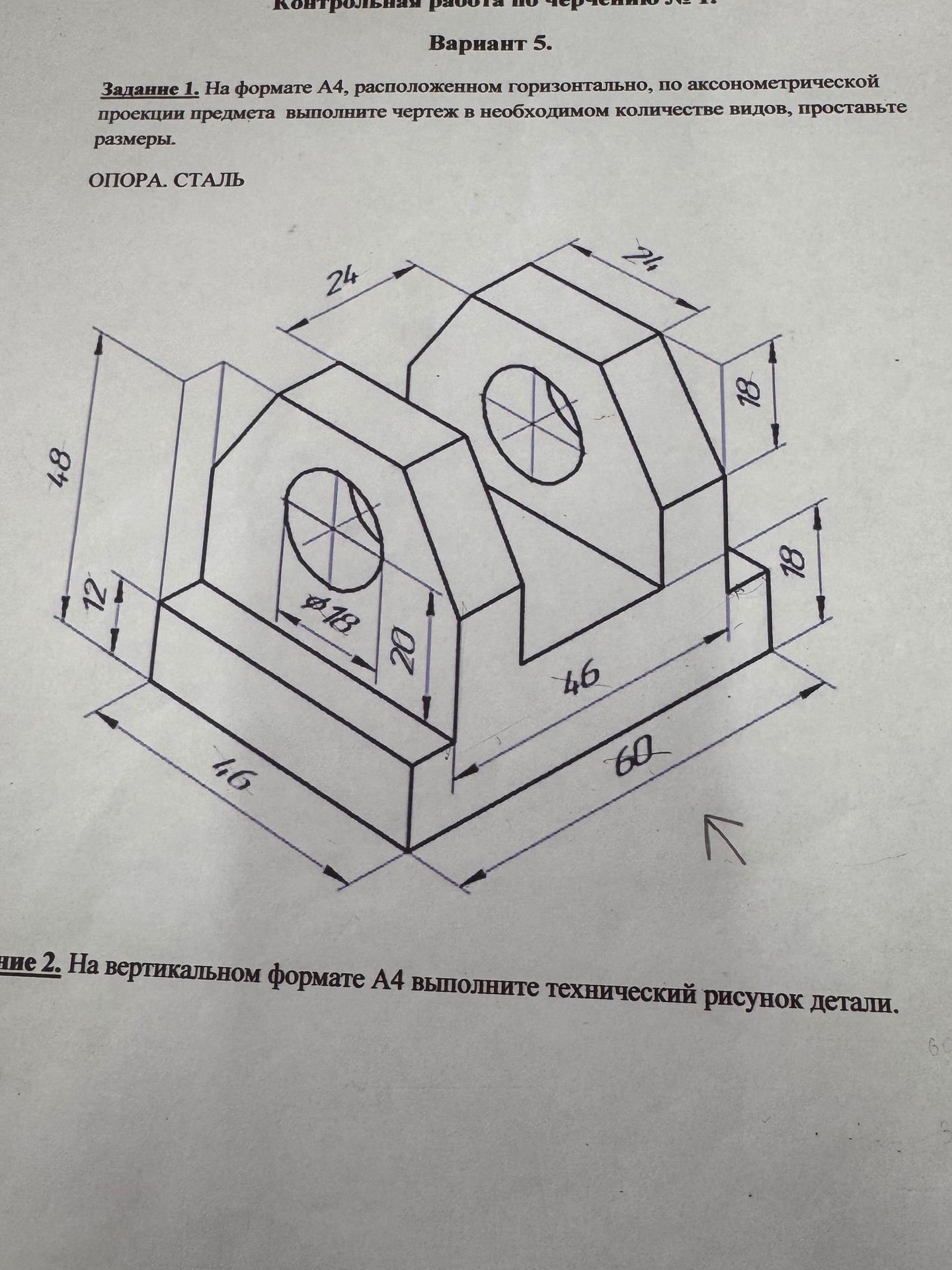

На чертеже представлена аксонометрическая проекция детали под названием "ОПОРА", выполненная из стали. Деталь имеет основание, на котором расположены две стойки с отверстиями. Нанесены следующие размеры:

• Общая длина основания: 60
• Длина основания под стойками: 46
• Ширина основания: 18
• Высота основания: 12
• Высота стоек (до начала сужения): 20
• Ширина стоек (в верхней части): 24
• Диаметр отверстий в стойках: ⌀ 18
• Высота стоек (полная, до верха): 48
• Ширина сужающейся части стойки: 18

Примечание: Для выполнения чертежа в необходимом количестве видов (например, вид спереди, вид сверху, вид сбоку) необходимо проанализировать геометрию детали и проставить все указанные размеры на соответствующих проекциях.
