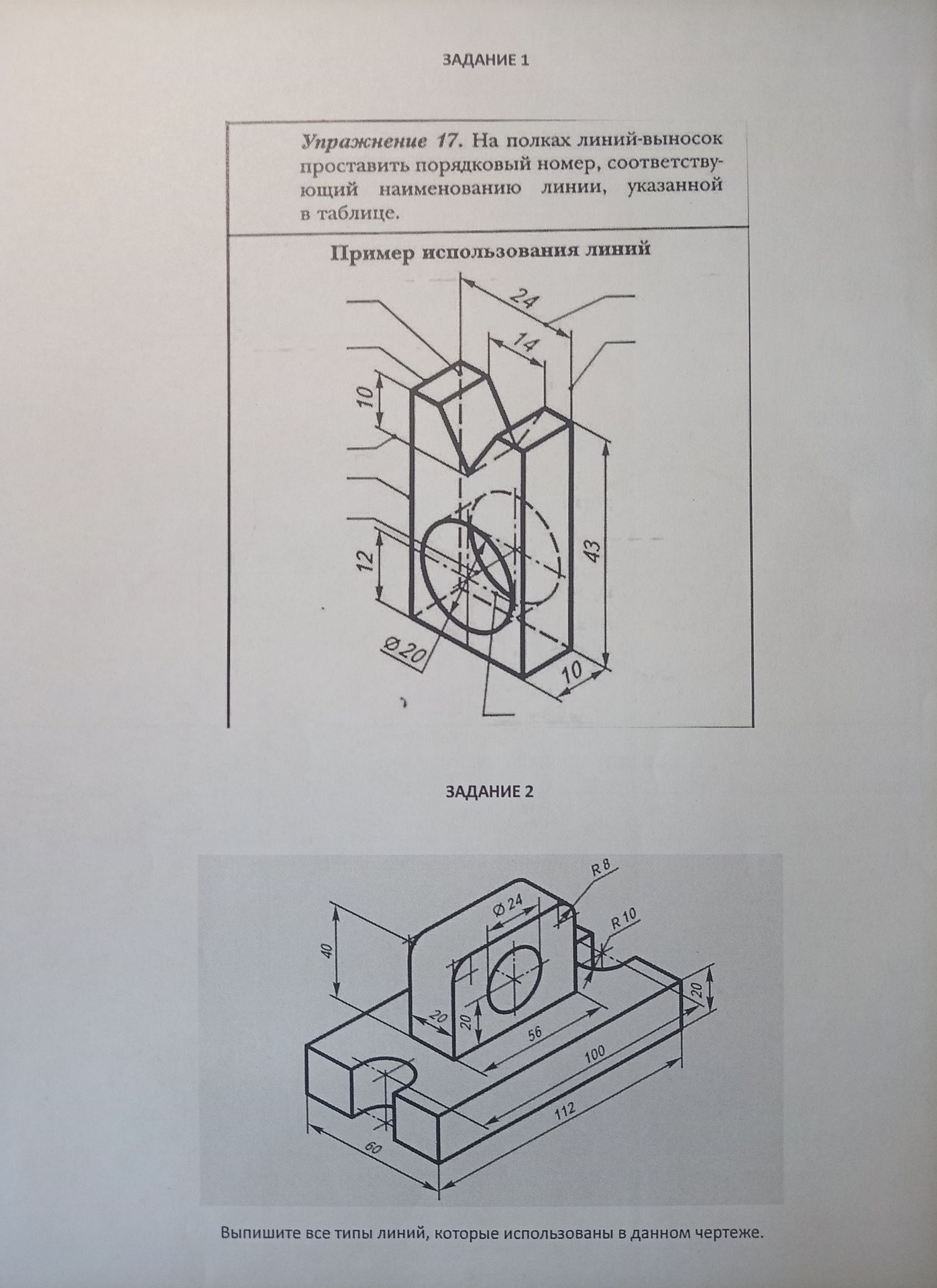

ЗАДАНИЕ 2. Выпишите все типы линий, которые использованы в данном чертеже.

На чертеже детали различимы следующие типы линий:

1. Сплошная толстая основная — видимые контуры детали.
2. Сплошная тонкая — размерные и выносные линии, полки выносок, а также линии штриховки, если она показана.
3. Штриховая — невидимые контуры.
4. Штрихпунктирная тонкая — осевые линии окружностей и отверстий.

Ответ: сплошная толстая основная, сплошная тонкая, штриховая и штрихпунктирная тонкая линии.
