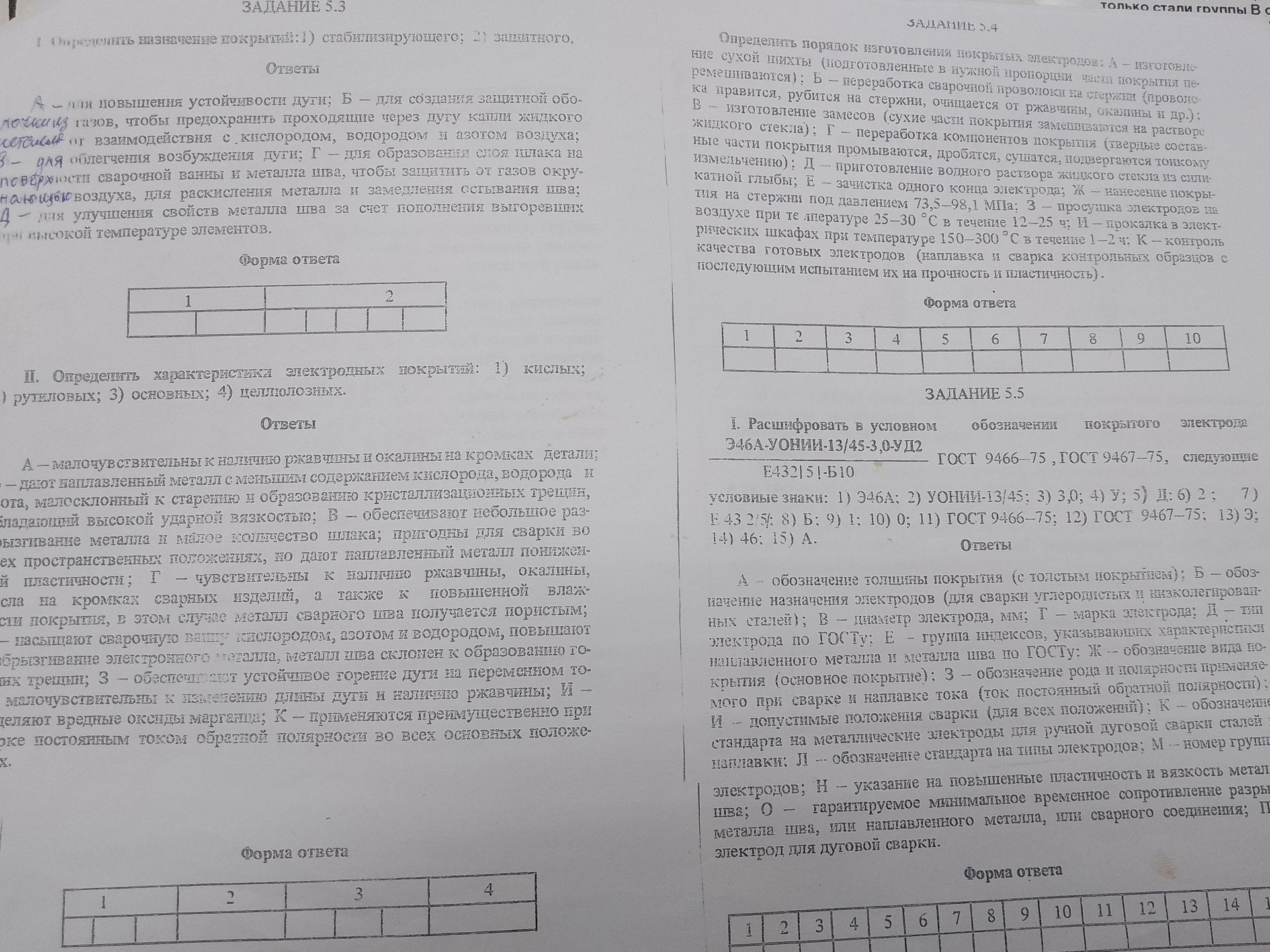

Задание 5.5. Расшифровать в условном обозначении покрытого электрода Э46А-УОНИ-13/45-3,0-УД2 / Е432(5)-Б10 ГОСТ 9466–75, ГОСТ 9467–75 следующие условные знаки: 1) Э46А; 2) УОНИ-13/45; 3) 3,0; 4) У; 5) Д; 6) 2; 7) Е; 8) 4; 9) 3; 10) 2; 11) ГОСТ 9466–75; 12) ГОСТ 9467–75; 13) Э; 14) 46; 15) А.

Расшифровка обозначения:

1. Э46А — обозначение типа электрода; число указывает на механические свойства наплавленного металла, буква А — повышенные пластичность и вязкость.
2. УОНИ-13/45 — марка электрода.
3. 3,0 — диаметр электрода, мм.
4. У — электроды для сварки углеродистых и низколегированных сталей.
5. Д — толстое покрытие.
6. 2 — группа индексов, характеризующих сварочно-технологические свойства.
7. Е — обозначение металлического электрода для ручной дуговой сварки.
8. 4 — минимальное временное сопротивление разрыву наплавленного металла: 420 МПа.
9. 3 — относительное удлинение наплавленного металла не менее 22%.
10. 2 — ударная вязкость и температура испытания согласно установленной таблице стандарта.
11. ГОСТ 9466–75 — стандарт на электроды покрытые металлические для ручной дуговой сварки и наплавки.
12. ГОСТ 9467–75 — стандарт на типы электродов для сварки конструкционных и теплоустойчивых сталей.
13. Э — электрод для дуговой сварки.
14. 46 — минимальное временное сопротивление разрыву металла шва 460 МПа.
15. А — повышенные пластичность и вязкость металла шва.

Примечание: в напечатанном обозначении после «Е» видны знаки «432(5)», а в перечне требуется расшифровать только позиции 7–10 как Е, 4, 3, 2. Позиция 10 относится к индексу механических свойств; его точное табличное значение зависит от полного обозначения по стандарту.
