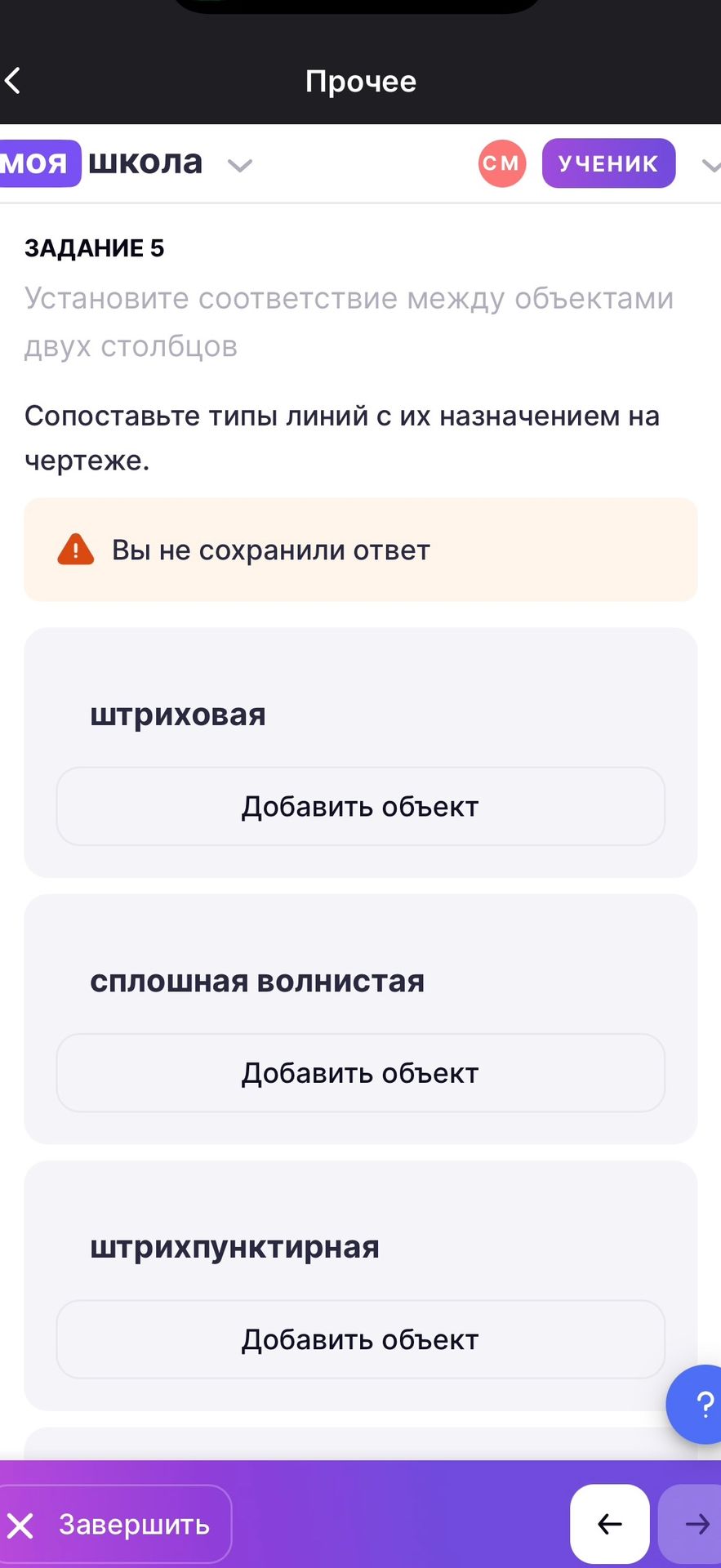

Задание 5. Сопоставьте типы линий с их назначением на чертеже: штриховая, сплошная волнистая, штрихпунктирная.

На изображении не виден столбец с вариантами назначения, поэтому точное сопоставление с предложенными вариантами проверить нельзя. По стандартным правилам черчения:

• Штриховая — линии невидимого контура.
• Сплошная волнистая — линия обрыва или разграничения вида и разреза.
• Штрихпунктирная — осевые и центровые линии.

Пришлите нижнюю часть задания с вариантами назначений, если нужно сопоставить именно с ними.
