Задание на выполнение разреза

Решение:

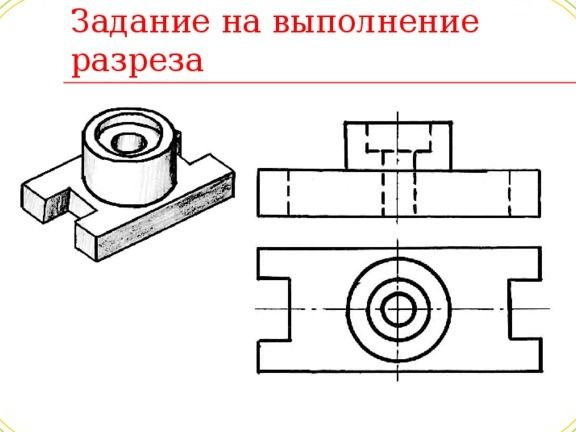

На чертеже представлен вид детали в изометрии и два проекционных вида (спереди и сверху). Задача состоит в том, чтобы выполнить разрез детали. Разрез выполняется для того, чтобы показать внутреннее устройство детали.

Для выполнения разреза необходимо выбрать секущую плоскость. В данном случае, наиболее информативным будет фронтальный разрез, проходящий через ось симметрии детали.

Инструкция по выполнению разреза:

1. Нанесите секущую плоскость на один из видов детали (например, на вид сверху или спереди). На чертеже она обычно обозначается линией, перпендикулярной направлению разреза, с двумя стрелками, указывающими направление взгляда, и одной буквой (например, А-А).
2. На виде, где выполняется разрез, «отсекается» часть детали перед секущей плоскостью.
3. Часть детали, находящаяся за секущей плоскостью, изображается в разрезе.
4. Все элементы, попадающие в секущую плоскость, заштриховываются. Штриховка выполняется под углом 45 градусов к оси симметрии или к основной линии контура.
5. Элементы, находящиеся за секущей плоскостью, но не пересекаемые ею, изображаются видимыми линиями.
6. Отверстия, пазы и другие элементы, которые находятся в секущей плоскости и пересекаются с ней, также заштриховываются.
7. Если секущая плоскость проходит через ось симметрии, то разрез совмещается с видом.

Ожидаемый результат:

После выполнения разреза будет видно внутреннее цилиндрическое отверстие и пазы в основании детали. Штриховка покажет сплошной материал детали в месте разреза.
