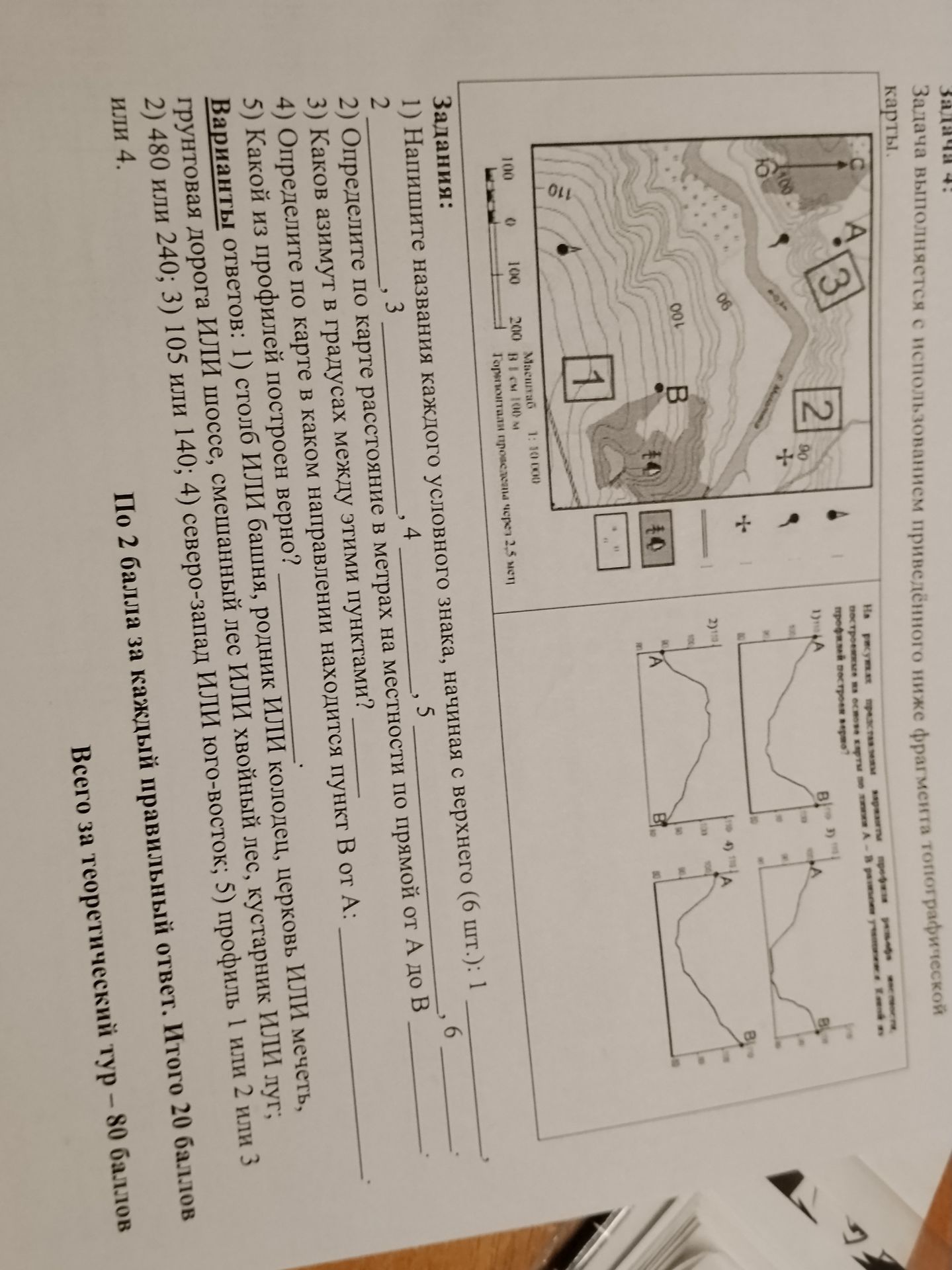

Задания: 1) Напишите названия каждого условного знака, начиная с верхнего: 1–6. 2) Определите по карте расстояние в метрах на местности по прямой от А до В. 3) Каков азимут в градусах между этими пунктами? 4) Определите по карте, в каком направлении находится пункт В от А. 5) Какой из профилей построен верно? Варианты: 1) столб или башня, родник или колодец, церковь или мечеть, грунтовая дорога ИЛИ шоссе, смешанный лес ИЛИ хвойный лес, кустарник ИЛИ луг; 2) 480 или 240; 3) 105 или 140; 4) северо-запад ИЛИ юго-восток; 5) профиль 1, 2 или 3 или 4.

1) По условным знакам на карте сверху вниз: 1 — отметка высоты; 2 — родник; 3 — пункт геодезической сети (триангуляционная точка); 4 — грунтовая дорога; 5 — смешанный лес; 6 — кустарник.

2) Масштаб карты 1:30 000: 1 см на карте соответствует 300 м на местности. Расстояние между А и В на фрагменте приблизительно 8 мм, то есть 0,8 см. Поэтому расстояние на местности составляет примерно 0,8 · 300 = 240 м.

3) Север на карте направлен вверх. Направление от А к В — примерно на юго-восток; измерение угла от направления на север по часовой стрелке даёт около 140°.

4) Следовательно, пункт В находится от А на юго-восток.

5) На карте между А и В путь сначала спускается с возвышенности, затем проходит по более низкой и ровной местности, а перед В снова поднимается. Этому соответствует профиль 3.

Ответ: 1) отметка высоты, родник, триангуляционная точка, грунтовая дорога, смешанный лес, кустарник; 2) 240 м; 3) 140°; 4) юго-восток; 5) профиль 3.
