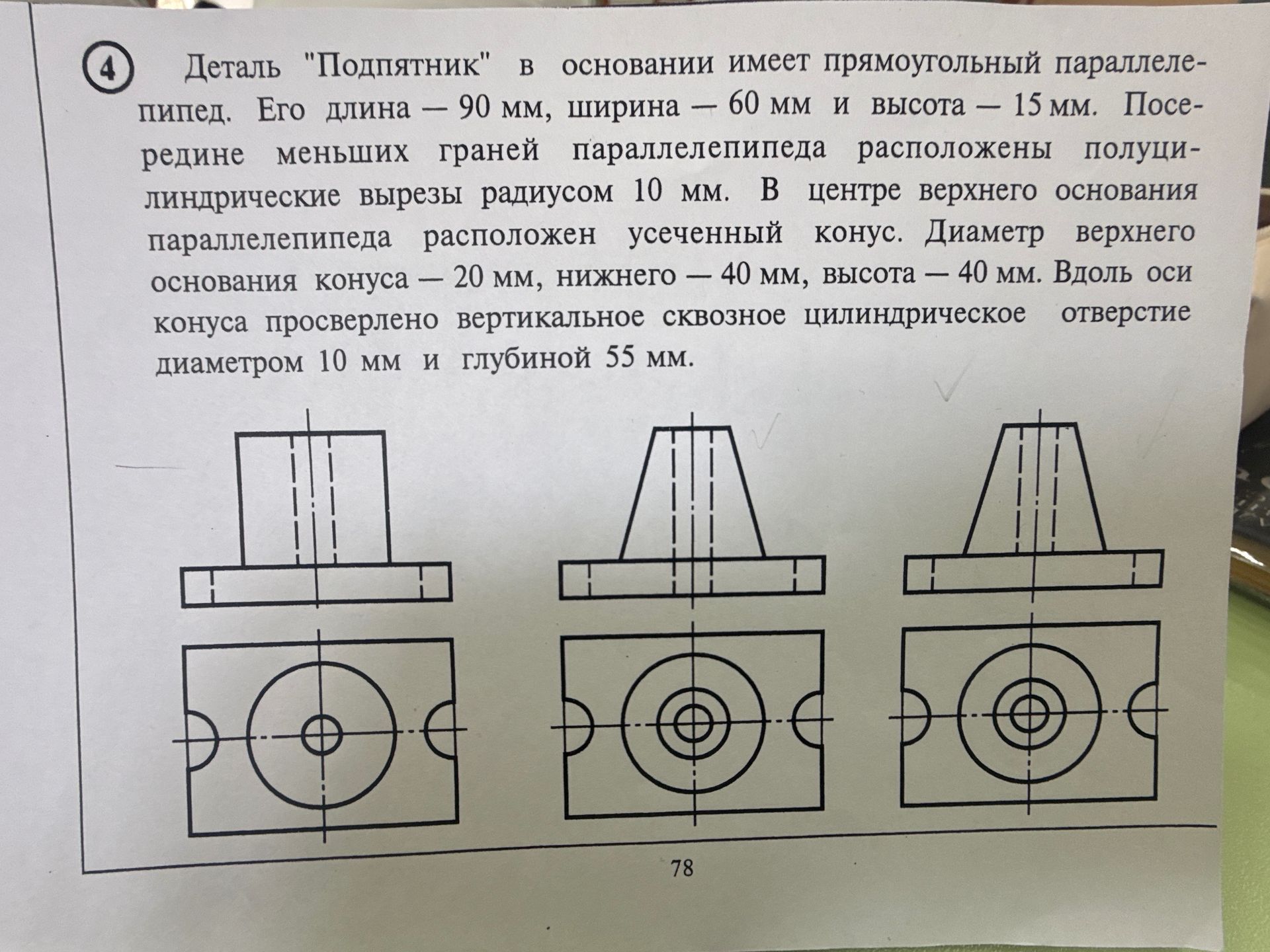

4 Деталь "Подпятник" в основании имеет прямоугольный параллелепипед. Его длина — 90 мм, ширина — 60 мм и высота — 15 мм. Посередине меньших граней параллелепипеда расположены полуцилиндрические вырезы радиусом 10 мм. В центре верхнего основания параллелепипеда расположен усеченный конус. Диаметр верхнего основания конуса — 20 мм, нижнего — 40 мм, высота — 40 мм. Вдоль оси конуса просверлено вертикальное сквозное цилиндрическое отверстие диаметром 10 мм и глубиной 55 мм. 78

Анализ детали "Подпятник":

Деталь имеет комбинированную форму, состоящую из:

• Прямоугольный параллелепипед:




• Длина: 90 мм


• Ширина: 60 мм


• Высота: 15 мм




• Полуцилиндрические вырезы: расположены посередине меньших граней параллелепипеда, радиус выреза - 10 мм.


• Усеченный конус: расположен в центре верхнего основания параллелепипеда.




• Диаметр верхнего основания: 20 мм


• Диаметр нижнего основания: 40 мм


• Высота конуса: 40 мм




• Цилиндрическое отверстие: сквозное, просверлено вдоль оси конуса.




• Диаметр: 10 мм


• Глубина (длина): 55 мм (Примечание: Глубина указана, но отверстие сквозное, что может означать, что оно проходит через всю деталь, и 55 мм — это либо ошибка в описании, либо относится к части детали, через которую проходит отверстие, если конус не является продолжением параллелепипеда).

Предполагаемая общая высота детали: 15 мм (параллелепипед) + 40 мм (конус) = 55 мм. Если отверстие проходит сквозь всю деталь, то 55 мм — это не глубина, а длина отверстия, совпадающая с общей высотой.

Изображения демонстрируют три вида детали: вид спереди/сбоку (верхний ряд) и вид сверху/снизу (нижний ряд), которые соответствуют описанию.

Номер страницы: 78.

Вывод: Деталь "Подпятник" представляет собой сложную геометрическую форму, сочетающую параллелепипед, усеченный конус и цилиндрическое отверстие, с дополнительными полуцилиндрическими вырезами.
