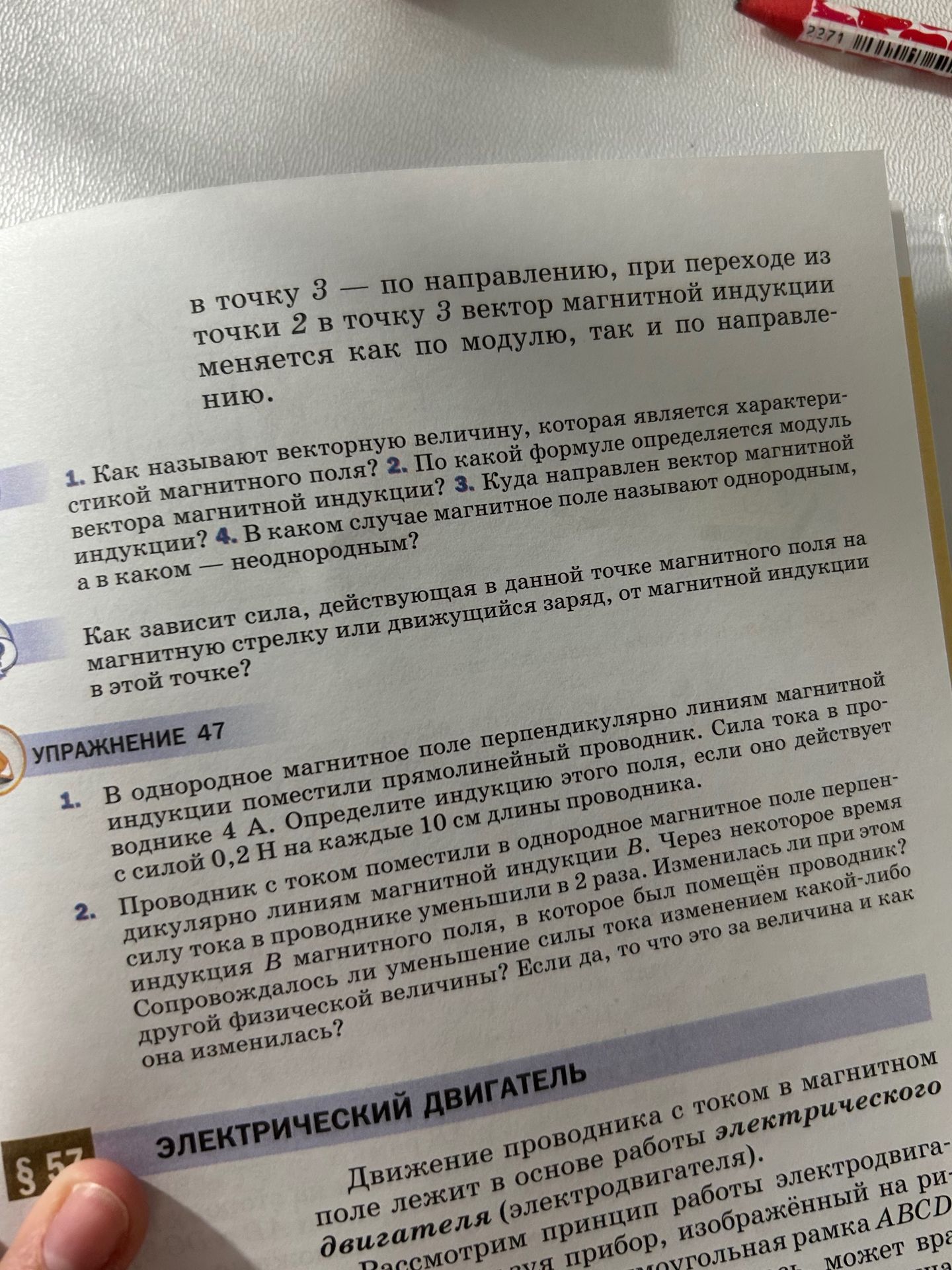

§ 57 ЭЛЕКТРИЧЕСКИЙ ДВИГАТЕЛЬ Движение проводника с током в магнитном поле лежит в основе работы электрического двигателя (электродвигателя). Смотрим принцип работы электродвигателя, изображённый на рисунке. Прямоугольная рамка ABCD может враща

§ 57 Электрический двигатель

Принцип работы электродвигателя

Движение проводника с током в магнитном поле лежит в основе работы электродвигателя.

Электродвигатель состоит из:

• Статора — неподвижной части, создающей магнитное поле (например, постоянные магниты или электромагниты).
• Ротора — вращающейся части, представляющей собой рамку или обмотку, по которой протекает ток.

Когда через рамку \( ABCD \), помещённую в магнитное поле, пропускают электрический ток, на стороны рамки действуют силы Ампера. Эти силы создают вращающий момент, заставляющий рамку вращаться.

Работа электродвигателя:

1. Создание магнитного поля: Статор создаёт однородное магнитное поле.
2. Протекание тока: Электрический ток подаётся на обмотку ротора (рамку \( ABCD \)).
3. Действие силы Ампера: На проводники рамки, находящиеся в магнитном поле, действуют силы Ампера. Направление сил определяется по правилу левой руки.
4. Создание вращающего момента: Силы, действующие на противоположные стороны рамки, направлены в разные стороны, создавая вращающий момент.
5. Вращение ротора: Под действием вращающего момента ротор начинает вращаться.
6. Коммутация тока: Для непрерывного вращения ротора используется коллектор. Он переключает направление тока в обмотке ротора таким образом, чтобы вращающий момент всегда действовал в одном направлении.

Таким образом, электрическая энергия преобразуется в механическую энергию вращения.

Ответ: Принцип работы электродвигателя основан на взаимодействии магнитного поля с проводником, по которому протекает электрический ток, что приводит к возникновению вращающего момента.
