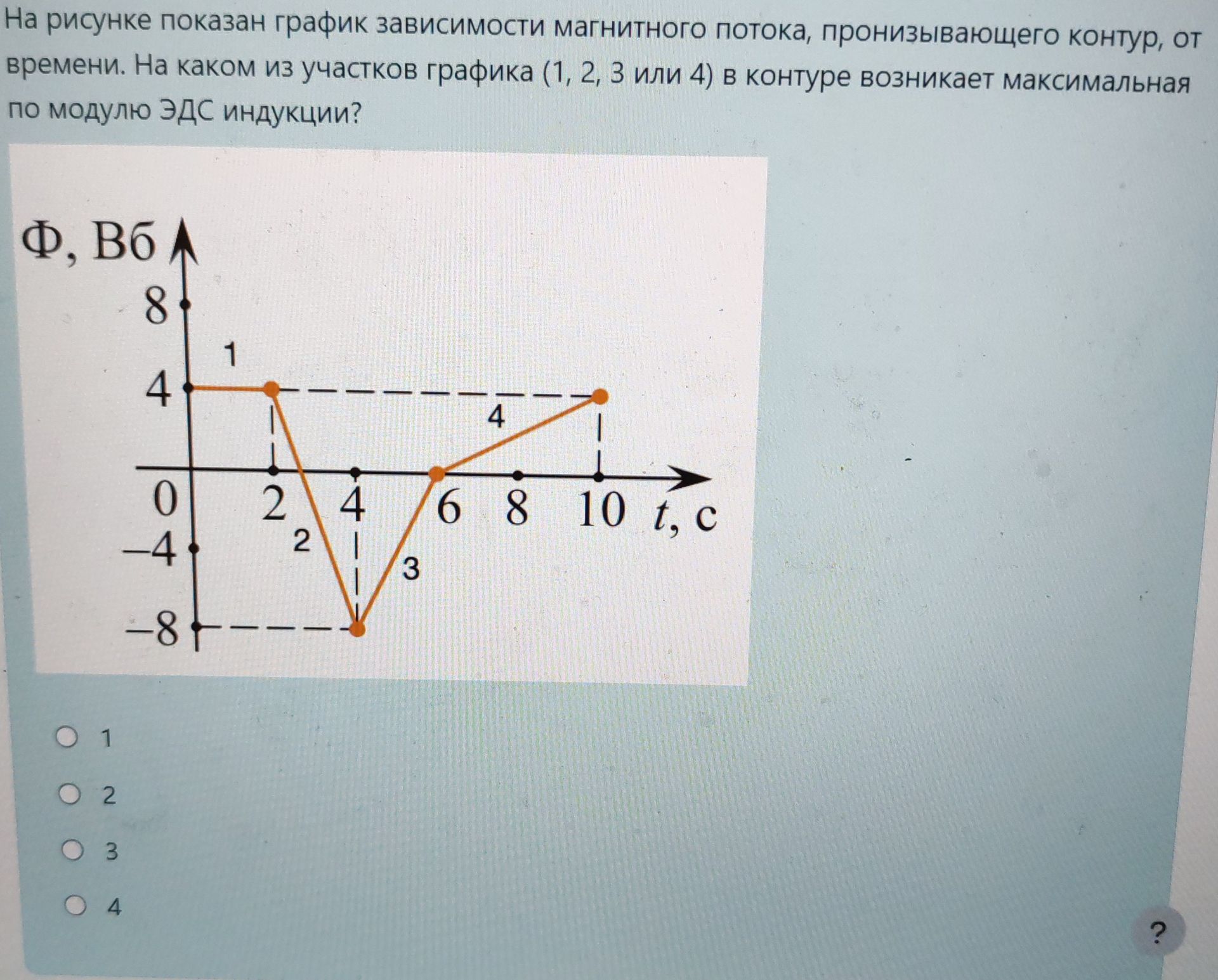

На рисунке показан график зависимости магнитного потока, пронизывающего контур, от времени. На каком из участков графика (1, 2, 3 или 4) в контуре возникает максимальная по модулю ЭДС индукции?

Привет! Давай разберемся с этим заданием по физике.

Что такое ЭДС индукции?

ЭДС индукции (электродвижущая сила индукции) — это явление, возникающее в замкнутом контуре, когда через него проходит изменяющийся магнитный поток. Величина ЭДС индукции прямо пропорциональна скорости изменения магнитного потока.

Как это связано с графиком?

В нашем случае график показывает зависимость магнитного потока (Φ) от времени (t). Скорость изменения магнитного потока — это, по сути, наклон графика в каждой точке или на каждом участке.

Что нужно найти?

Нам нужно найти участок графика, где ЭДС индукции максимальна по модулю. Это значит, нам нужно найти участок с самым крутым наклоном (как положительным, так и отрицательным).

Анализируем участки:

• Участок 1 (от 0 до 2 секунд): Поток меняется от 4 Вб до 4 Вб. Наклон нулевой. ЭДС индукции равна 0.
• Участок 2 (от 2 до 4 секунд): Поток меняется от 4 Вб до -8 Вб. Изменение потока: ∆Φ = -8 - 4 = -12 Вб. Время: ∆t = 4 - 2 = 2 с. Скорость изменения потока (ЭДС): ε = ∆Φ / ∆t = -12 Вб / 2 с = -6 В. Модуль ЭДС = 6 В.
• Участок 3 (от 4 до 6 секунд): Поток меняется от -8 Вб до 0 Вб. Изменение потока: ∆Φ = 0 - (-8) = 8 Вб. Время: ∆t = 6 - 4 = 2 с. Скорость изменения потока (ЭДС): ε = ∆Φ / ∆t = 8 Вб / 2 с = 4 В. Модуль ЭДС = 4 В.
• Участок 4 (от 6 до 10 секунд): Поток меняется от 0 Вб до 4 Вб. Изменение потока: ∆Φ = 4 - 0 = 4 Вб. Время: ∆t = 10 - 6 = 4 с. Скорость изменения потока (ЭДС): ε = ∆Φ / ∆t = 4 Вб / 4 с = 1 В. Модуль ЭДС = 1 В.

Сравниваем модули ЭДС:

• Участок 1: 0 В
• Участок 2: 6 В
• Участок 3: 4 В
• Участок 4: 1 В

Максимальный модуль ЭДС индукции (6 В) наблюдается на участке 2.

Ответ: 2
