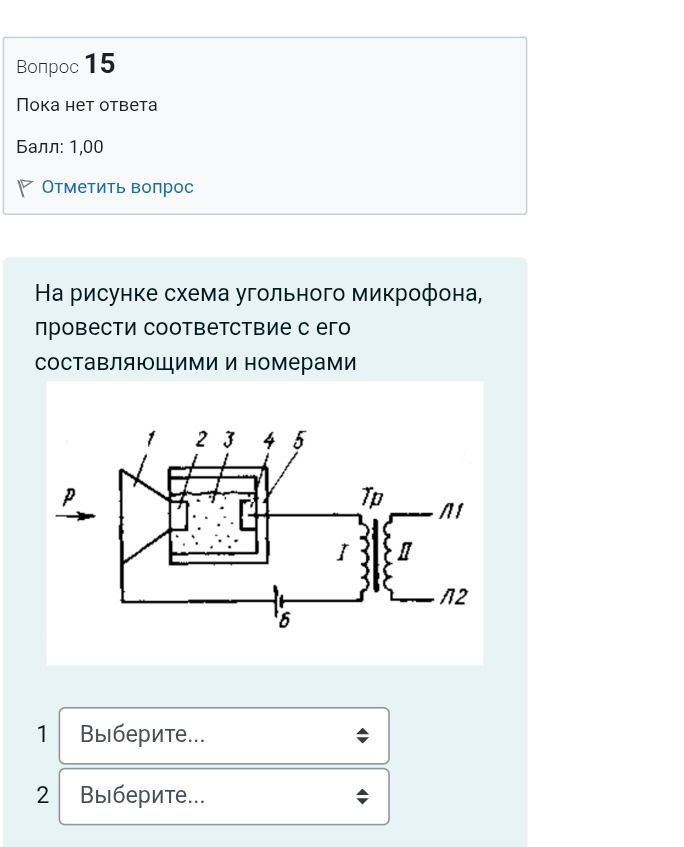

На рисунке схема угольного микрофона, провести соответствие с его составляющими и номерами

Решение:

На рисунке изображена схема угольного микрофона. Необходимо сопоставить элементы схемы с их обозначениями.

• 1 — диафрагма (мембрана)
• 2 — угольный порошок
• 3 — угольный электрод (фиксированный)
• 4 — угольный электрод (подвижный)
• 5 — корпус микрофона
• 6 — источник питания
• Tp — повышающий трансформатор
• I — первичная обмотка трансформатора
• II — вторичная обмотка трансформатора
• Л1, Л2 — выводы для подключения к усилителю
• P — звуковая волна

Ответ: 1 — диафрагма, 2 — угольный порошок, 3 — фиксированный электрод, 4 — подвижный электрод, 5 — корпус, 6 — источник питания, Tp — трансформатор, P — звук.
