сделай деталь на компьютере компас 3д

Привет! Судя по картинке, ты хочешь научиться создавать детали в программе КОМПАС-3D. Это отличная цель, ведь КОМПАС-3D — мощный инструмент для проектирования!

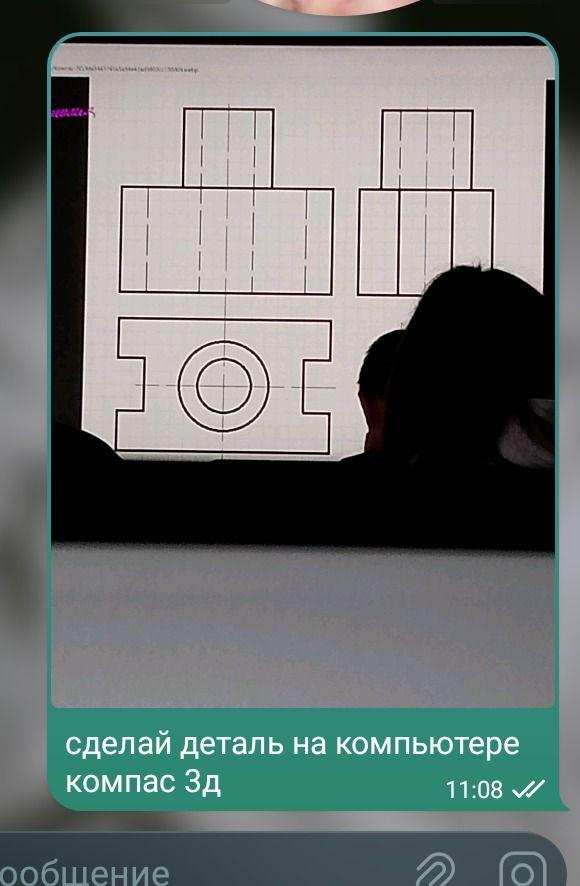

Что мы видим на экране:

• На экране отображается чертеж детали, выполненный в соответствии с правилами ЕСКД (Единая система конструкторской документации).
• Видны основные проекции детали: вид спереди, вид сверху и вид слева.
• Есть и вид снизу (или сзади), где показана центральная часть с отверстием, выполненным в виде концентрических окружностей.
• Чертеж выполнен в виде линий, которые показывают контуры детали.

Что нужно сделать:

1. Запустить КОМПАС-3D: Открой программу на компьютере.
2. Создать новый документ: Выбери тип документа «Деталь».
3. Нарисовать эскиз: Начни с создания плоского эскиза. Обычно начинают с самой простой и крупной части детали. Например, можно начать с прямоугольника, который будет основой.
4. Преобразовать эскиз в 3D-модель: Используй команду «Выдавить» (или «Повернуть», в зависимости от формы) для создания объемной детали.
5. Добавить новые элементы: Для создания выступов или отверстий нужно будет создавать новые эскизы на гранях детали и затем использовать соответствующие команды (например, «Выдавить», «Отверстие»).
6. Центральная часть с окружностями: Для создания кольца или отверстий, как на виде снизу, нужно нарисовать концентрические окружности в эскизе и использовать команду «Выдавить» (с вычитанием материала) или «Повернуть» (для создания кольца).
7. Простановка размеров: Не забудь проставить необходимые размеры, как показано на чертеже, чтобы деталь была точной.

Главное — практика! Чем больше ты будешь пробовать, тем быстрее научишься.

Удачи в освоении КОМПАС-3D!
