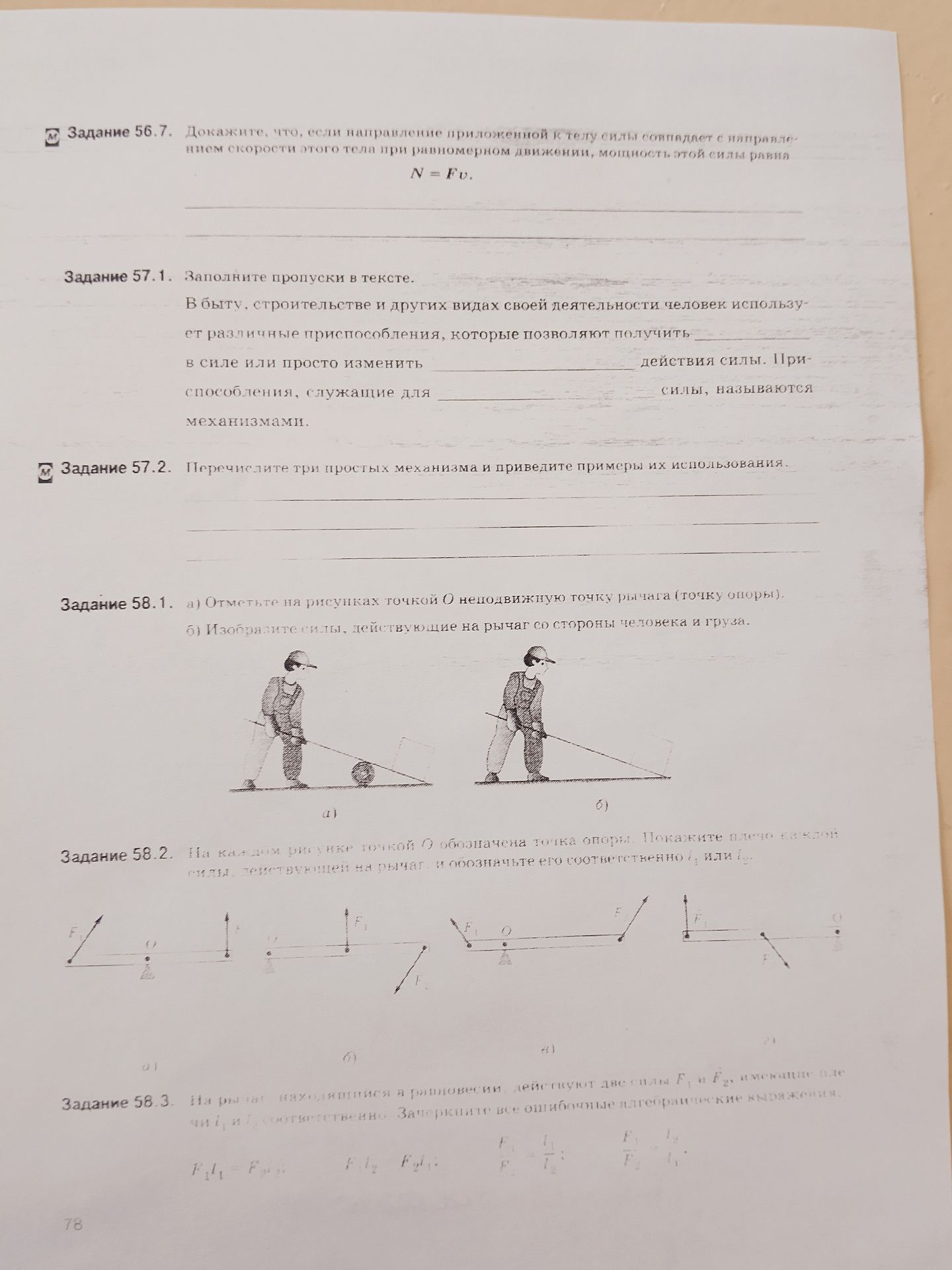

Задание 58.2. На каждом рисунке точкой обозначена точка опоры. Покажите плечо каждой силы, действующей на рычаг, и обозначьте его соответственно, или l₂.

Решение:

Плечо силы — это кратчайшее расстояние от оси вращения (точки опоры) до линии действия силы.

а)

(На рисунке: от точки О провести перпендикуляр к линии действия силы \( F_1 \). Этот перпендикуляр будет плечом \( l_1 \). Аналогично провести перпендикуляр от точки О к линии действия силы \( F_2 \). Это будет плечо \( l_2 \).)

б)

(На рисунке: от точки О провести перпендикуляр к линии действия силы \( F_1 \). Это будет плечо \( l_1 \). Аналогично провести перпендикуляр от точки О к линии действия силы \( F_2 \). Это будет плечо \( l_2 \).)
