МатематикаГДЗ по физике 7 класс Перышкин §44
§44
Манометры. Поршневой жидкий насос
Ответы на вопросы
1. Какие вы знаете приборы для измерения давления, большего или меньшего, чем атмосферное?
Приборы для измерения давления, большего или меньшего, чем атмосферное: жидкостные и металлические манометры

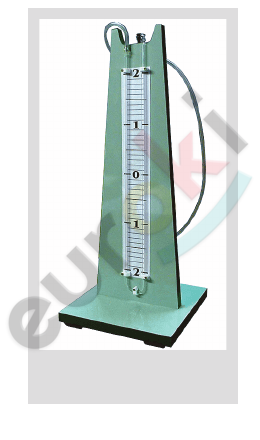

Добавить текст Вернуть оригинал2. Каковы устройство и принцип действия открытого жидкостного манометра?
Устройство и принцип действия открытого жидкостного манометра: Действие открытого жидкостного манометра основано на свойстве сообщающихся сосудов и законе Паскаля. Он состоит из U-образной стеклянной трубки, частично наполненной какой-либо жидкостью. Для определения давления в сосуде его соединяют резиновой трубкой с одним коленом прибора. Если на поверхность жидкости в обоих коленах трубки действует одинаковое давление, например, только атмосферное, то жидкость устанавливается в коленах на одном уровне.
Добавить текст Вернуть оригинал3. Как с помощью жидкостного манометра показать, что давление жидкости на одной глубине по всем направлениям одинаково?
С помощью жидкостного манометра можно показать, что давление жидкости на одной глубине по всем направлениям одинаково. Запомним значение, опустив на глубину коробочку. Начинаем поворачивать коробочку в разные стороны и заметим, что показания манометра не изменяются. Это доказывает, что давление в жидкости на одной и той же глубине одинаково во всех направлениях.
Добавить текст Вернуть оригинал4. Каковы устройство и принцип действия металлического манометра?
Устройство и принцип действия металлического манометра: Основным его элементом является дугообразная металлическая трубка 1 (рис.144). Один конец этой трубки запаян, другой конец с помощью крана
4 подсоединяется к системе, в которой необходимо измерить давление. При увеличении давления трубка будет выпрямляться. В результате движение её закрытого конца при помощи рычага 5 и зубчатой системы передачи 3 приводит в движение стрелку 2 около шкалы прибора. При уменьшении давления трубка стремится принять прежнюю форму, а стрелка при этом возвращается к нулевому делению шкалы.
5. На каком явлении основано действие поршневого жидкостного насоса? Каков принцип его действия?

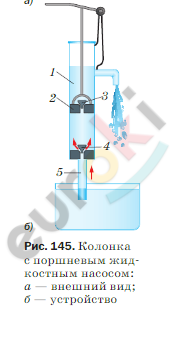

Схематически насос изображён на рисунке 145, б. Его основными элементами являются цилиндр 1, прилегающий к его стенкам поршень 2, нагнетательный 3 и всасывающий 4 клапаны, открывающиеся только вверх. При движении поршня вверх нагнетательный клапан под действием атмосферного давления закрывается, и под поршнем возникает пониженное давление воздуха. Под действием атмосферного давления вода поднимает всасывающий клапан и по всасывающей трубе 5 заполняет цилиндр насоса. Однако вода не может заполнить всё пространство под поршнем, поскольку этому препятствует давление оставшегося воздуха под поршнем. По всасывающей трубе вода поднимается на высоту 5—7 м вместо 10,3 м таким образом, чтобы давление остатков воздуха и столба воды во всасывающей трубе не превышало атмосферного давления. При движении поршня вниз под давлением воды, находящейся под поршнем, всасывающий клапан закрывается, одновременно открывается нагнетательный клапан, и вода переходит в пространство над поршнем. Затем поршень опять движется вверх, а вода, находящаяся над ним, выливается в отводящую трубу. Одновременно за поршнем поднимается новая порция воды, и процесс повторяется.
Добавить текст Вернуть оригинал6. Объясните принцип работы поршневого жидкостного насоса с воздушной камерой (см. рис. 146).
Принцип работы поршневого жидкостного насоса с воздушной камерой: в этой модификации поршневого насоса имеется воздушная камера, давление воздуха в которой может превышать атмосферное давление в несколько раз. При этом напор и высота подъёма жидкости зависят от быстроты движения поршня в цилиндре и скорости поступления воды в воздушную камеру.
Добавить текст Вернуть оригиналСтр. 150
Упражнение 27

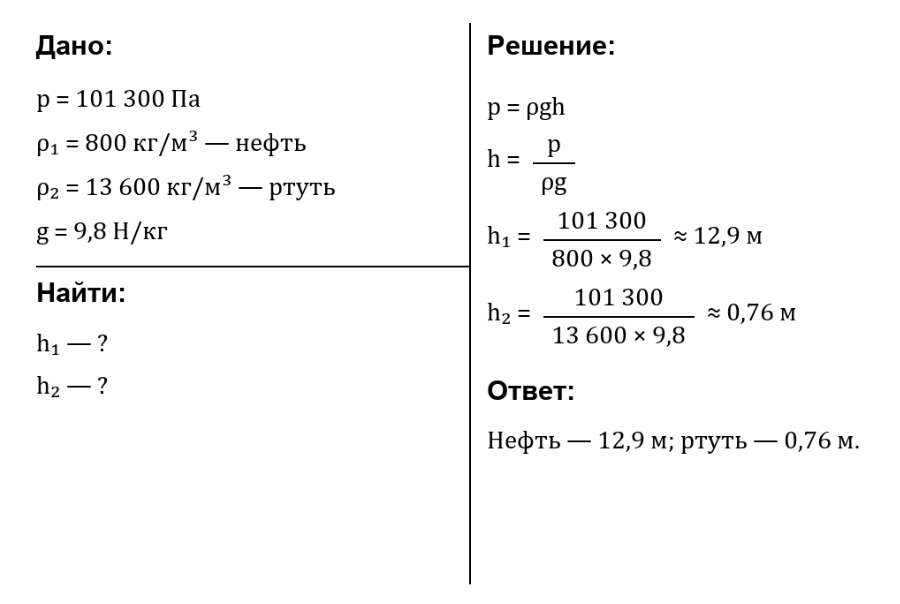

1. Рассчитайте предельную высоту, на которую поршневым жидкостным насосом (см. рис. 145) вручную можно поднять при нормальном атмосферном давлении нефть; ртуть.
Добавить текст Вернуть оригинал|
Дано: \[\rho 1 = 800\ кг/м^{3}\] \[\rho 2 = 13600\ кг/м^{3}\] \(p =\)100000 Па \[g = 10\ Н/кг\] |
Решение: Найдем высоту по формуле: \[p = \rho gh \rightarrow h = \frac{p}{\text{ρg}}\] Добавить текст Вернуть оригинал\[hр = \frac{100000}{800 \times 10} = 12,5\ м\] Добавить текст Вернуть оригинал\[hн = \frac{100000}{13600 \times 10} = 0,74\ м\] Добавить текст Вернуть оригиналОтвет:\(\ hр = 12,5\ м\), \(hн = 0,74\ м\) Добавить текст Вернуть оригинал |
|---|---|
|
Найти \[hр,hн - \ ?\] |

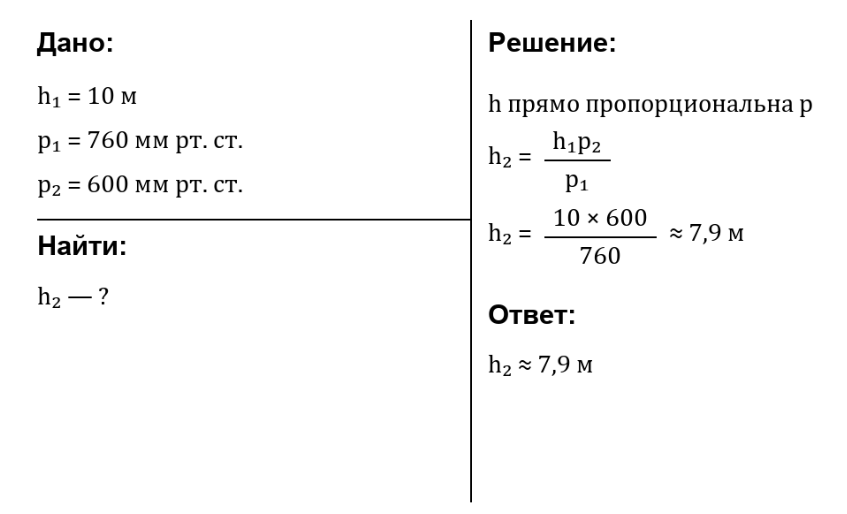

2. На уровне моря при помощи всасывающего поршневого насоса можно поднять воду до высоты 10 м. На какую высоту можно поднять воду на горе, где давление 600 мм рт. ст.?
Добавить текст Вернуть оригинал|
Дано: \[р1 = 760\ мм.рт.ст.\] \[р2 = 600\ мм.рт.ст.\] \[h1 = 10\ м\] |
Решение По Закону Паскаля: \[p = \rho gh\ \] \[h1 = \frac{p1}{\text{ρg}}\] \[h2 = \frac{p2}{\text{ρg}}\] \[\frac{h1}{h2} = \frac{p1}{\text{ρg}} \div \frac{p2}{\text{ρg}} = \frac{p1\rho g}{\rho gp2} = \frac{p1}{p2}\] Добавить текст Вернуть оригинал\[h2 = \frac{p2 \times h1}{p1} = \frac{600 \times 10}{760} = 7,89\ м\] Добавить текст Вернуть оригиналОтвет: \(h2 = 7,89\ м\) |
|---|---|
|
Найти: \[h2 - ?\] |
