Лабораторная работа №7. Градуирование пружины и измерение сил динамометром

Цель работы: Проградуировать пружину, получить шкалу с заданной ценой деления и с помощью созданного динамометра измерить силы.

Приборы и материалы: Динамометр, шкала которого закрыта бумагой, набор грузов массой 100 г каждый, штатив с муфтой и лапкой, линейка, груз неизвестной массы.

Ход работы:

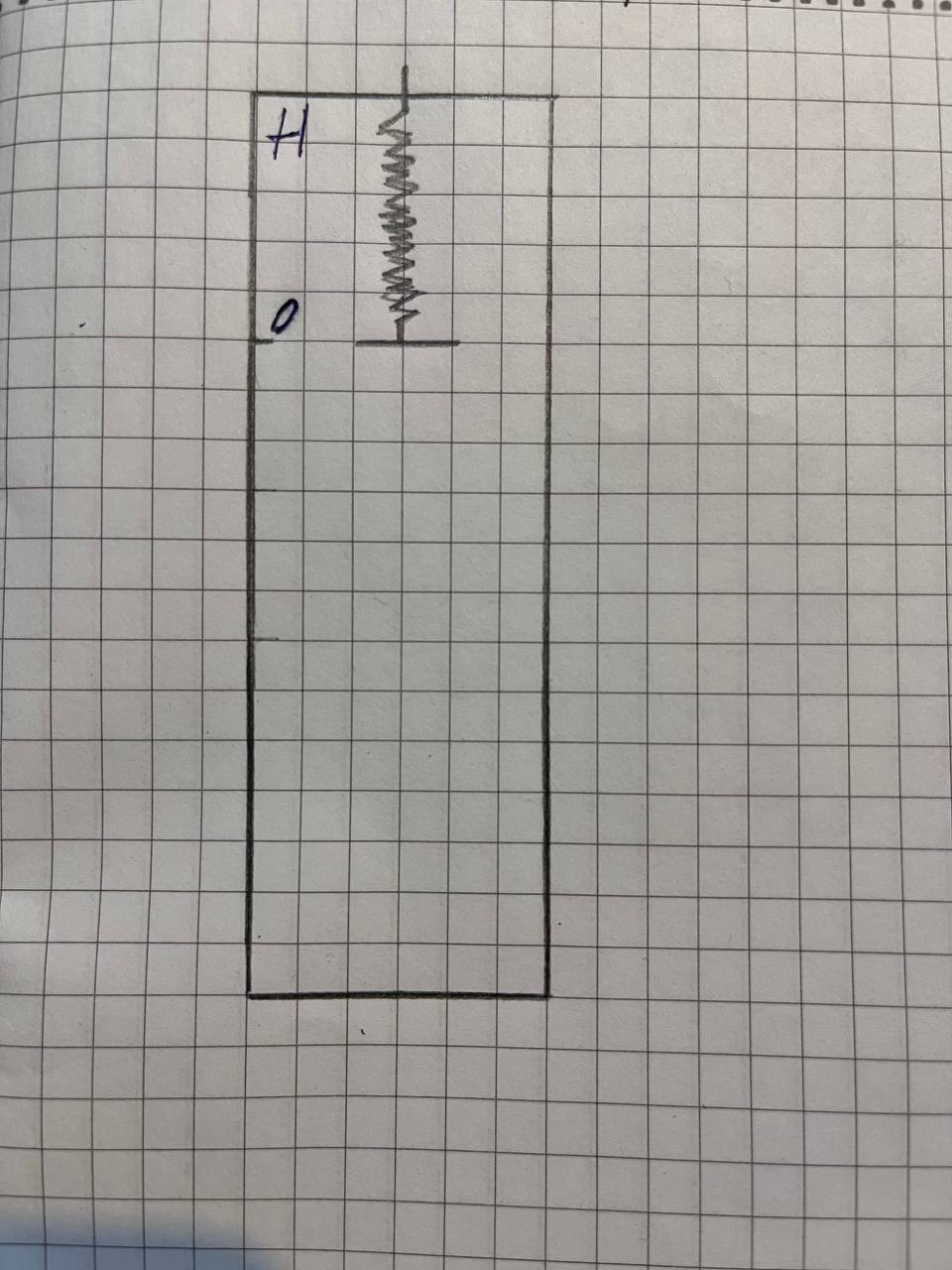

1. Укрепите динамометр с закрытой шкалой в лапке штатива вертикально. Отметьте на бумаге штрихом начальное положение указателя — это будет нулевая отметка шкалы.

Укрепили динамометр с закрытой шкалой в лапке штатива вертикально. На бумаге отметили начальное положение указателя – это будет нулевая отметка шкалы.

✂️ Короче ✨ Другими словами ➕ Подробнее Вернуть оригинал

2. Подвесьте к крючку динамометра последовательно один груз, два, три и четыре груза (рис. 198). Считайте, что на один груз действует сила тяжести, равная 1 Н. Положение указателя динамометра для каждого случая отметьте горизонтальным штрихом.

Подвесим к крючку динамометра груз массой 100 г, считая, что на один груз действует сила тяжести 1 Н. Затем довешиваем второй груз, третий и четвертый.

✂️ Короче ✨ Другими словами ➕ Подробнее Вернуть оригинал

Положения указателя отмечаем штрихом.

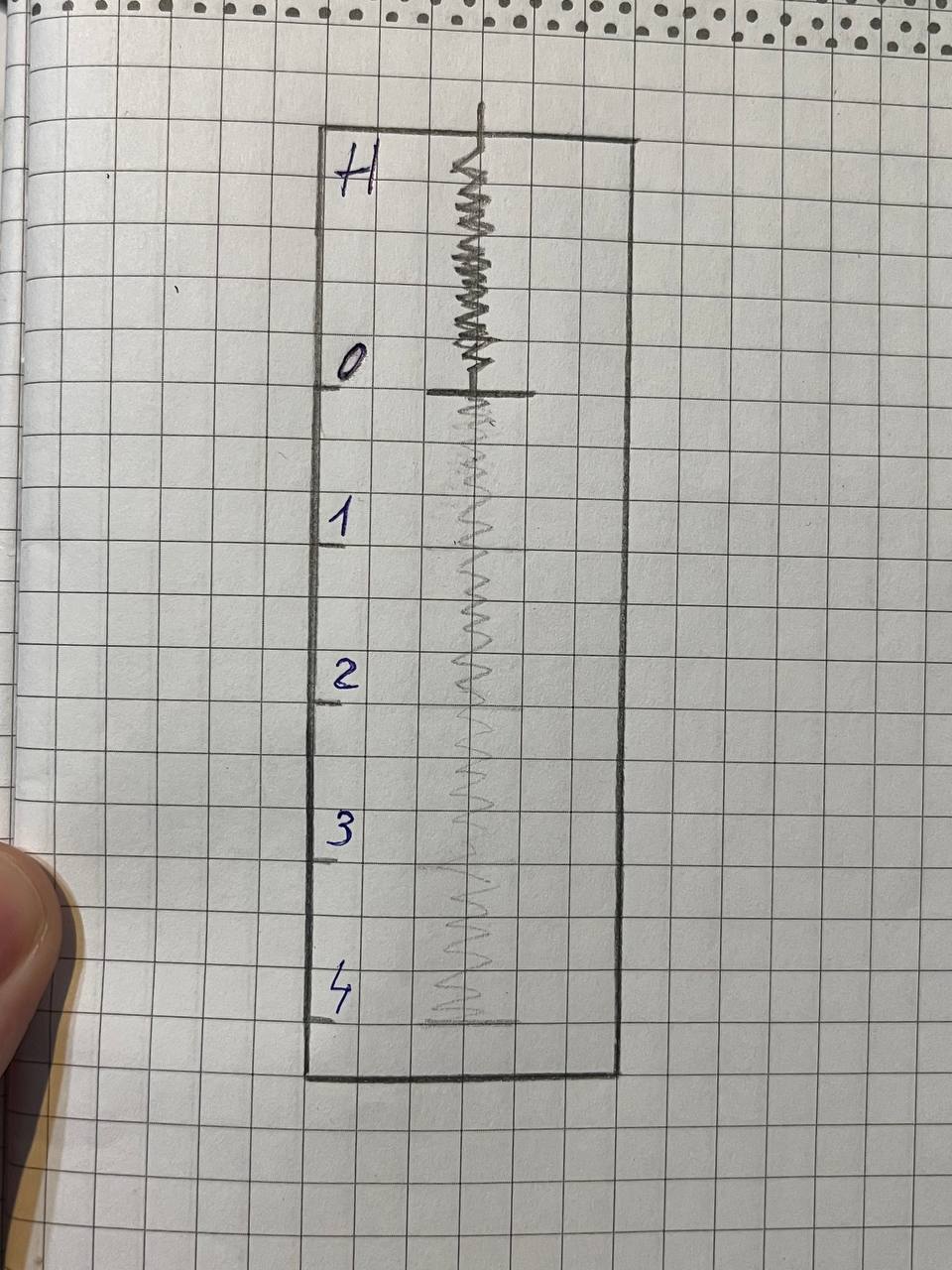

3. Снимите динамометр со штатива и оцифруйте горизонтальные штрихи, начиная с верхней, проставив числа 0, 1, 2, 3, 4. Выше полученной шкалы укажите обозначение единицы силы (Н).

Затем оцифруем горизонтальные штрихи, начиная с верхнего, проставив числа 0, 1, 2, 3, 4. Выше полученной шкалы указываем единицы измерения.

✂️ Короче ✨ Другими словами ➕ Подробнее Вернуть оригинал

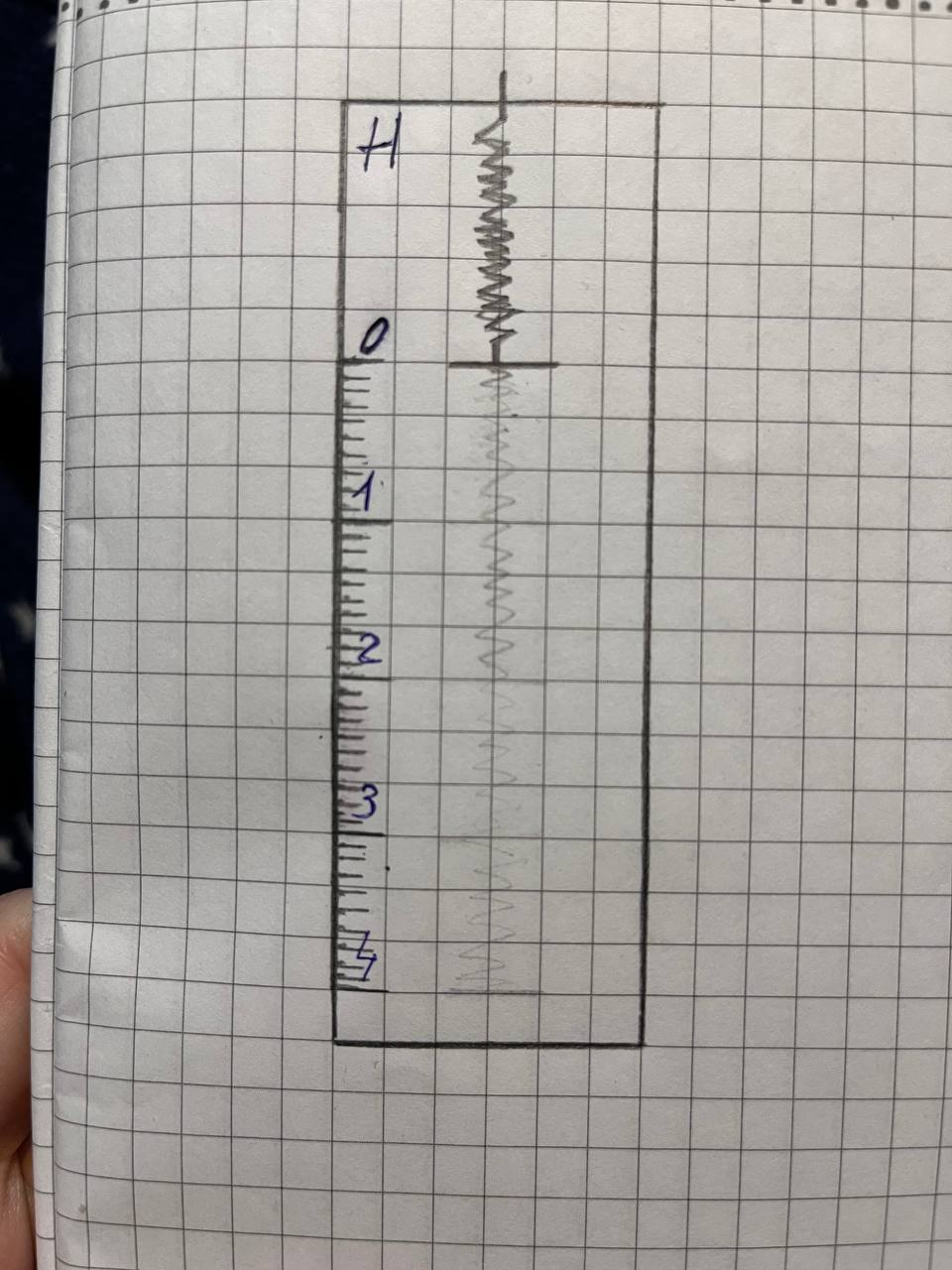

4. С помощью линейки разделите расстояние между штрихами так, чтобы цена деления шкалы была равна 0,1 Н.

С помощью линейки делим расстояние между штрихами, чтобы цена деления шкалы была равна 0,1 Н. Чтобы найти количество делений, нужно выбрать два рядом стоящих штриха, из большего вычесть меньшее и разделить на цену деления 0,1 Н: n = \(\frac{4 - 1}{0,1}\) = 10 делений.

✂️ Короче ✨ Другими словами ➕ Подробнее Вернуть оригинал

5. Измерьте проградуированным динамометром вес груза неизвестной массы.

Проградуированным динамометром измеряем вес груза. Измерили вес груза массой 250 г, получили P = 2,5 Н.

✂️ Короче ✨ Другими словами ➕ Подробнее Вернуть оригинал

6. Обработка результатов измерений. Запишите показания динамометра с учётом абсолютной погрешности измерений, равной цене деления шкалы динамометра.

Вывод: мы проградуировали пружину, получили шкалу с заданной ценой деления и с помощью созданного динамометра измерили силы.
