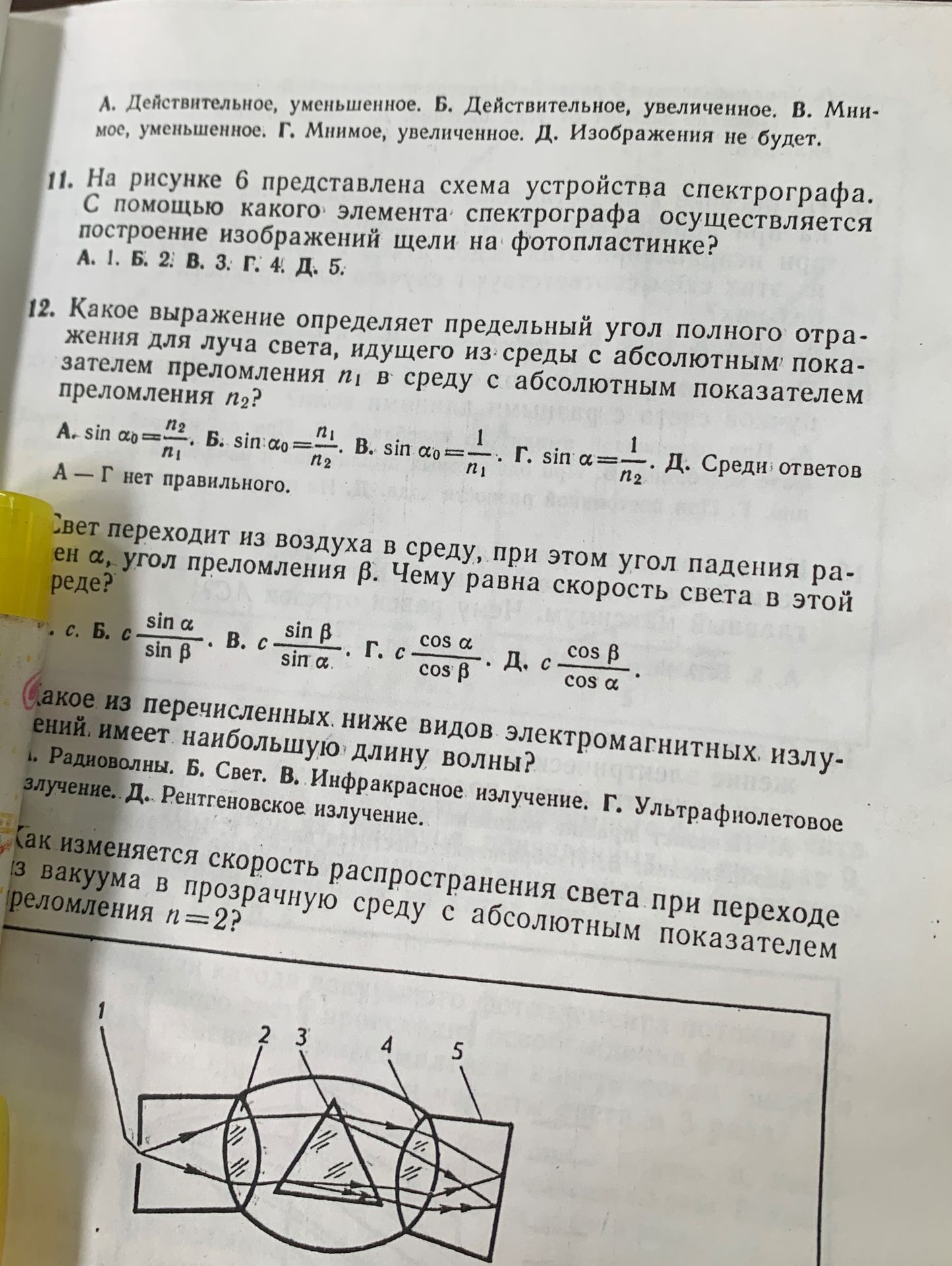

11. На рисунке 6 представлена схема устройства спектрографа. С помощью какого элемента спектрографа осуществляется построение изображений щели на фотопластинке? А. 1. Б. 2. В. 3. Г. 4. Д. 5.

Решение:

На схеме показано устройство спектрографа, где:

1. Линза (объектив) собирает свет.
2. Щель, которую исследуют.
3. Призма (или дифракционная решетка) разлагает свет в спектр.
4. Линза (проекционная) строит изображение спектра на фотопластинке.
5. Фотопластинка (или другая фотоматрица).

Изображение щели, разложенное в спектр, строится с помощью линзы (проекционной).

Ответ: Г. 4.
