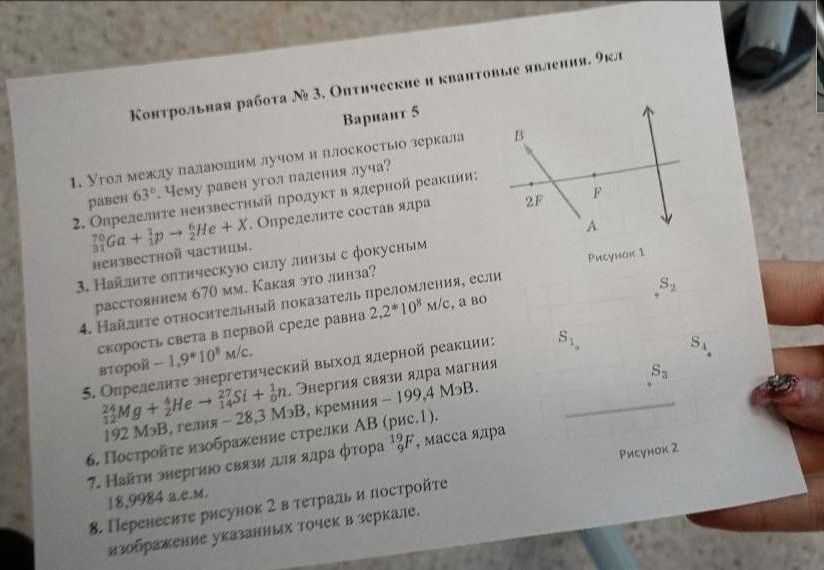

6. Постройте изображение стрелки AB (рис. 1).

Чтобы построить изображение стрелки AB, нужно провести два луча от точки A:

1. Луч, параллельный главной оптической оси. После прохождения через собирающую линзу он пойдет через фокус F.
2. Луч, проходящий через оптический центр линзы (O). Он пройдет через линзу без изменения направления.

Точка, в которой пересекутся эти два луча (или их продолжения), будет изображением точки A (A'). Стрелка изображения будет направлена от главной оптической оси к точке A'.

Примечание: На рисунке 1 изображена собирающая линза (симметрично относительно главной оптической оси, с фокусами F и 2F). Для построения изображения нужно знать положение предмета (стрелки AB) относительно линзы (например, находится ли он между F и 2F, дальше 2F и т.д.). Без этой информации точное построение невозможно.

В общем виде, изображение будет формироваться на противоположной стороне линзы, если предмет находится дальше фокусного расстояния.
