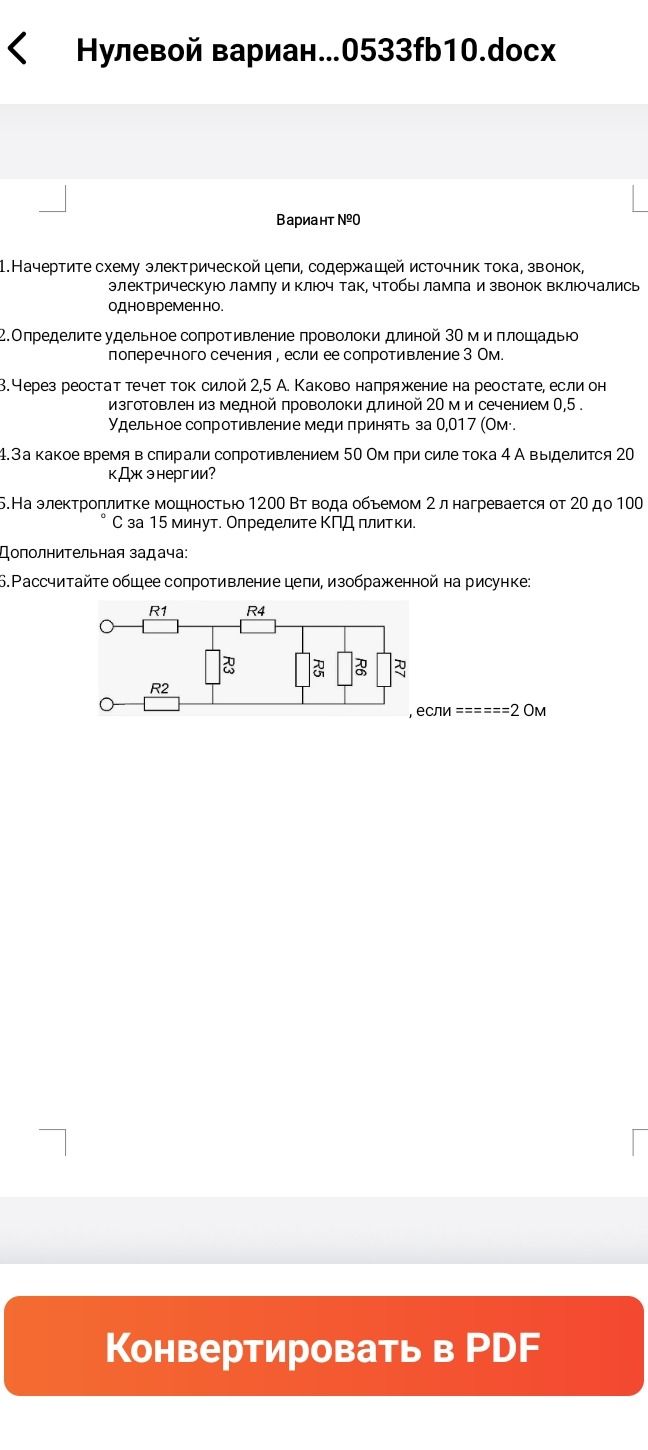

6. Рассчитайте общее сопротивление цепи, изображенной на рисунке:, если ======2 Ом

Задание 6. Общее сопротивление цепи

Дано:

• Схема электрической цепи с резисторами R1, R2, R3, R4, R5, R6, R7.
• Сопротивление одного из резисторов (обозначено как "======"): \( R_{\text{неизвестного}} = 2 \) Ом. Из рисунка видно, что этот резистор обозначен как R7.
• Сопротивления других резисторов не указаны.

Найти: Общее сопротивление цепи \( R_{\text{общ}} \).

Решение:

Для расчета общего сопротивления цепи необходимо знать сопротивления всех резисторов. На рисунке указаны:

• R1, R2, R3, R4, R5, R6, R7.
• Значение только для R7: \( R7 = 2 \) Ом.

Схема показывает:

• R1 и R4 соединены последовательно.
• R3, R5, R6, R7 соединены параллельно.
• Вся эта группа (R3 || R5 || R6 || R7) соединена параллельно с R2.
• R1 и R4 соединены последовательно с этой параллельной группой.

Общее сопротивление цепи можно рассчитать по формуле:

\[ R_{\text{общ}} = R_{14} + R_{3567} \]

где \( R_{14} = R1 + R4 \)

и \( R_{3567} = \frac{1}{\frac{1}{R3} + \frac{1}{R5} + \frac{1}{R6} + \frac{1}{R7}} \)

Вывод: Без значений сопротивлений R1, R2, R3, R4, R5, R6 невозможно рассчитать общее сопротивление цепи, даже зная сопротивление R7.
