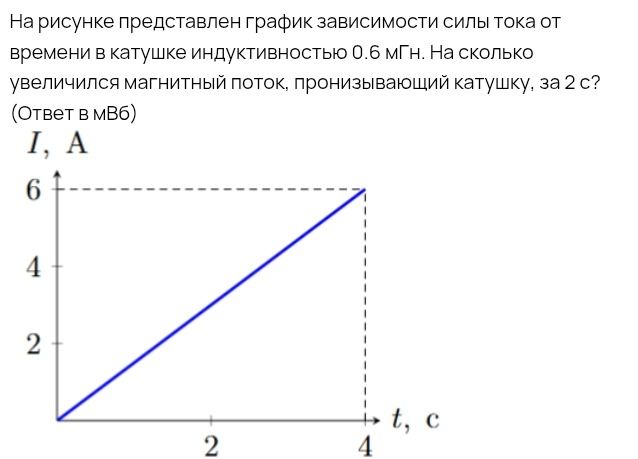

На рисунке представлен график зависимости силы тока от времени в катушке индуктивностью 0.6 мГн. На сколько увеличился магнитный поток, пронизывающий катушку, за 2 с?

Из графика видно, что при t = 0 с, I = 0 А, а при t = 4 с, I = 6 А. Следовательно, за 2 секунды ток увеличился с 0 А до 3 А. Изменение тока за 2 с равно ΔI = 3 А - 0 А = 3 А. Магнитный поток связан с током формулой ΔΦ = L * ΔI, где L - индуктивность катушки. Подставляем значения: ΔΦ = 0.6 мГн * 3 А = 1.8 мВб.
