Please analyze the provided image and extract any relevant technical or mathematical information.

Анализ изображения:

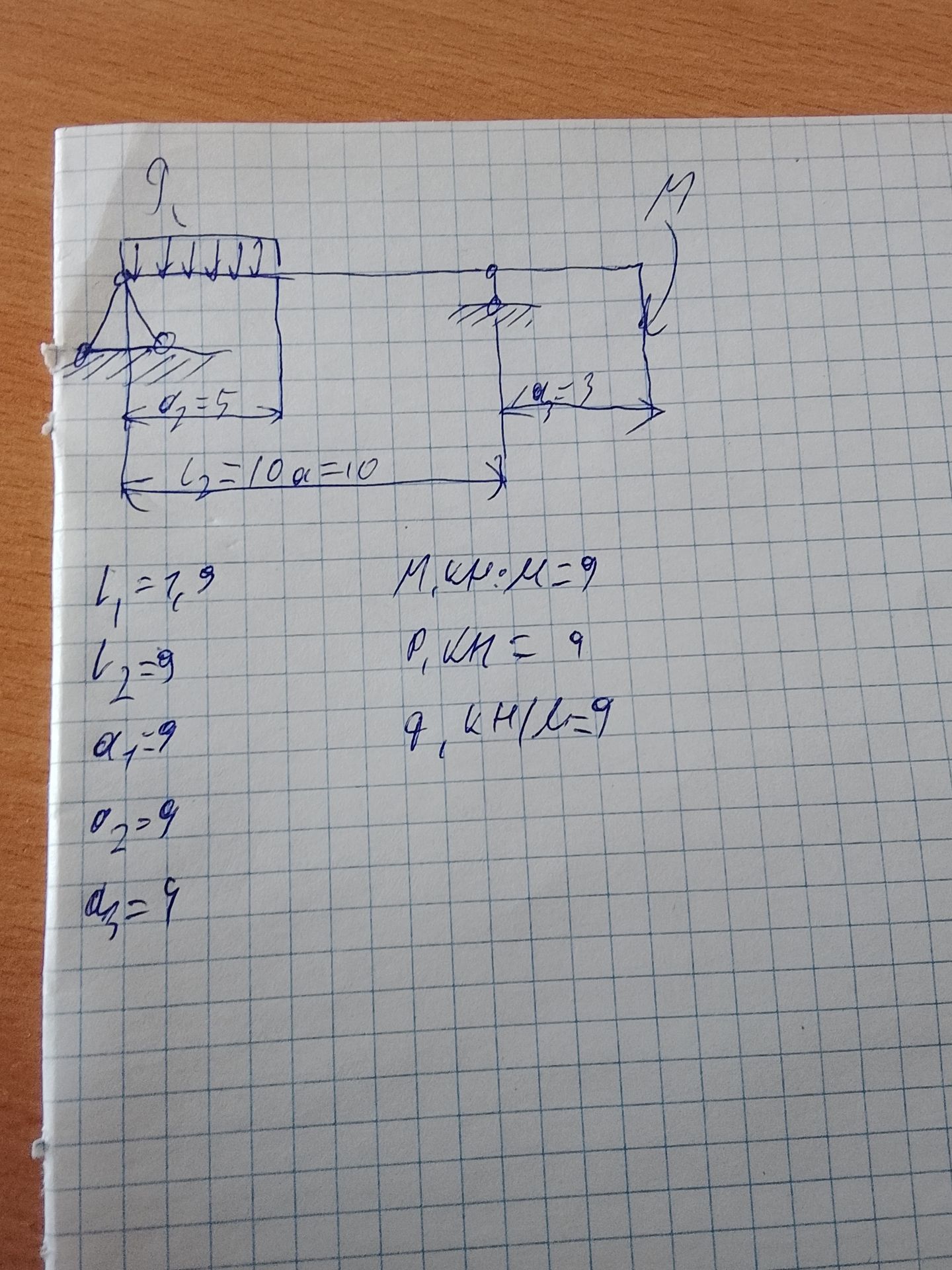

На изображении представлена схема механической конструкции, вероятно, балки или рамы, с приложенными нагрузками и обозначенными параметрами.

Схема конструкции:

• Опоры: На схеме видны различные типы опор, включая шарнирную (слева) и, предположительно, подвижную или неподвижную опору (в центре).


• Нагрузки: Приложена распределенная нагрузка (обозначена как 'q' и стрелками вниз) на начальном участке. Также присутствует момент (обозначен 'M' и дугой) на правом конце конструкции.


• Размеры: Обозначены длины участков: l1, l2, а также промежуточные размеры a = 5 и a = 3.


• Параметры: Присутствуют обозначения q = 5, l2 = 10, a = 10.

Указанные величины:

• l1 = 7.9


• l2 = 9


• α1 = 9


• α2 = 9


• α3 = 9


• M, кН⋅м = 9


• P, кН = 9


• q, кН/м = 9

Примечание: Некоторые числовые значения (например, 7.9, 10, 3, 5) могут быть нечетко читаемыми из-за почерка. Обозначения α1, α2, α3, вероятно, относятся к углам или коэффициентам, но без дополнительного контекста их точное значение неясно.
