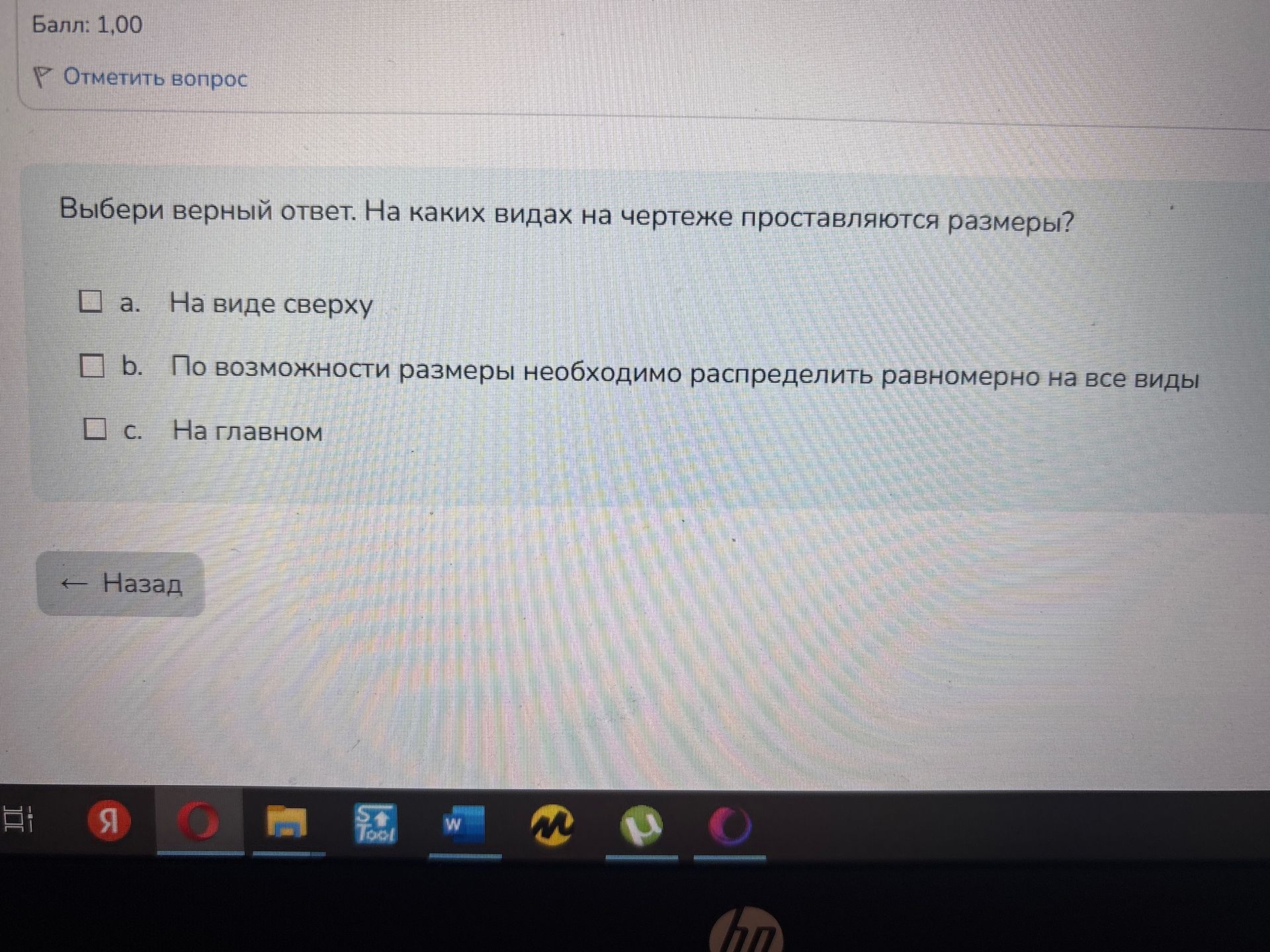

Выберите верный ответ. На каких видах на чертеже проставляются размеры?

Решение:

Размеры на чертеже проставляются в зависимости от того, какой элемент детали необходимо указать. В общем случае, размеры могут быть показаны на разных проекциях.

• a. На виде сверху — размеры, характеризующие длину и ширину детали, часто наносятся на виде сверху.
• b. По возможности размеры необходимо распределить равномерно на все виды — это общее правило, чтобы избежать перегруженности одного вида и сделать чертеж более читаемым.
• c. На главном — главный вид обычно содержит наиболее полное изображение детали, поэтому на нем также наносятся важные размеры.

Наиболее точным и общим правилом является распределение размеров по всем видам, где они наиболее наглядно характеризуют соответствующие элементы детали.

Ответ: b. По возможности размеры необходимо распределить равномерно на все виды.
