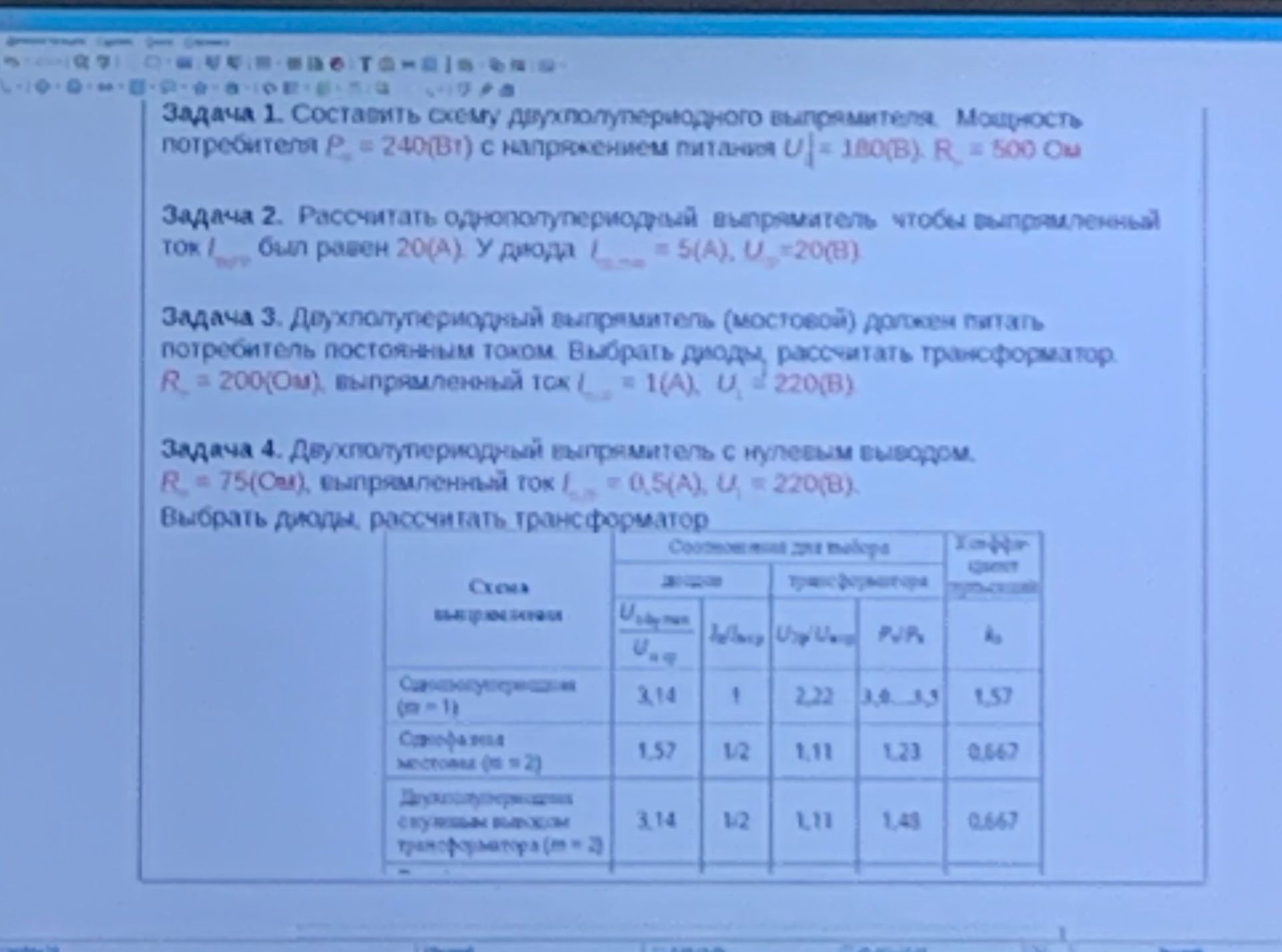

Задача 1. Составить схему двухполупериодного выпрямителя. Мощность потребителя Р = 240(Вт) с напряжением питания U = 180(B). R = 500 Ом

Решение:

Для решения задачи необходимо составить схему двухполупериодного выпрямителя. При решении таких задач часто используют мостовую схему выпрямителя или схему с использованием двух диодов и трансформатора с нулевым выводом.

Исходные данные:

• Мощность потребителя: \( P = 240 \text{ Вт} \)
• Напряжение питания: \( U = 180 \text{ В} \)
• Сопротивление нагрузки: \( R = 500 \text{ Ом} \)

Необходимо:

• Составить схему двухполупериодного выпрямителя.
• Рассчитать параметры схемы (например, выбрать диоды, рассчитать трансформатор, если он необходим).

Пример схемы:

Мостовая схема выпрямителя

Трансформатор (при необходимости), 4 диода, нагрузка (резистор R).

Схема с нулевым выводом

Трансформатор с нулевым выводом, 2 диода, нагрузка (резистор R).

Расчеты (примерные, для мостовой схемы):

1. Рассчитаем ток в нагрузке: \( I = \sqrt{\frac{P}{R}} = \sqrt{\frac{240}{500}} = \sqrt{0.48} \approx 0.69 \text{ А} \).
2. Напряжение на нагрузке (без учета падений на диодах): \( U_{нагр} = I · R = 0.69 · 500 = 345 \text{ В} \).
3. Это значение напряжения на нагрузке противоречит заданному напряжению питания \( U = 180 \text{ В} \). Вероятно, в условии задачи подразумевается, что \( U \) - это напряжение на первичной обмотке трансформатора, или \( P \) - это мощность, потребляемая от сети, а не от выпрямителя.
4. Если \( U = 180 \text{ В} \) - действующее (или амплитудное) значение напряжения на первичной обмотке, то вторичное напряжение должно быть подобрано так, чтобы после выпрямления получить нужное напряжение на нагрузке.
5. Для двухполупериодного выпрямителя среднее значение выпрямленного напряжения \( U_{ср} \approx 0.9 · U_{2 }, \) где \( U_2 \) - амплитудное значение напряжения на вторичной обмотке.
6. Если \( U_{нагр} \) - это постоянное напряжение, то \( U_{ср} = 345 \text{ В} \). Тогда \( U_{2 } = \frac{U_{ср}}{0.9} \approx \frac{345}{0.9} \approx 383 \text{ В} \).
7. Действующее значение напряжения на вторичной обмотке \( U_2 = \frac{U_{2 }}{\sqrt{2}} \approx \frac{383}{\sqrt{2}} \approx 271 \text{ В} \).
8. Коэффициент трансформации \( k = \frac{U_1}{U_2} = \frac{180}{271} \approx 0.66 \).
9. Для диодов нужно выбрать такие, чтобы их максимальное обратное напряжение было больше \( U_{2 } \approx 383 \text{ В} \), а максимальный прямой ток был больше \( I = 0.69 \text{ А} \).

Примечание: В условии задачи есть противоречие между мощностью, напряжением и сопротивлением. Расчеты приведены как примерный ход решения при допущениях.

Ответ: Схема двухполупериодного выпрямителя (мостовая или с нулевым выводом). Требуется уточнение исходных данных для точного расчета параметров.
