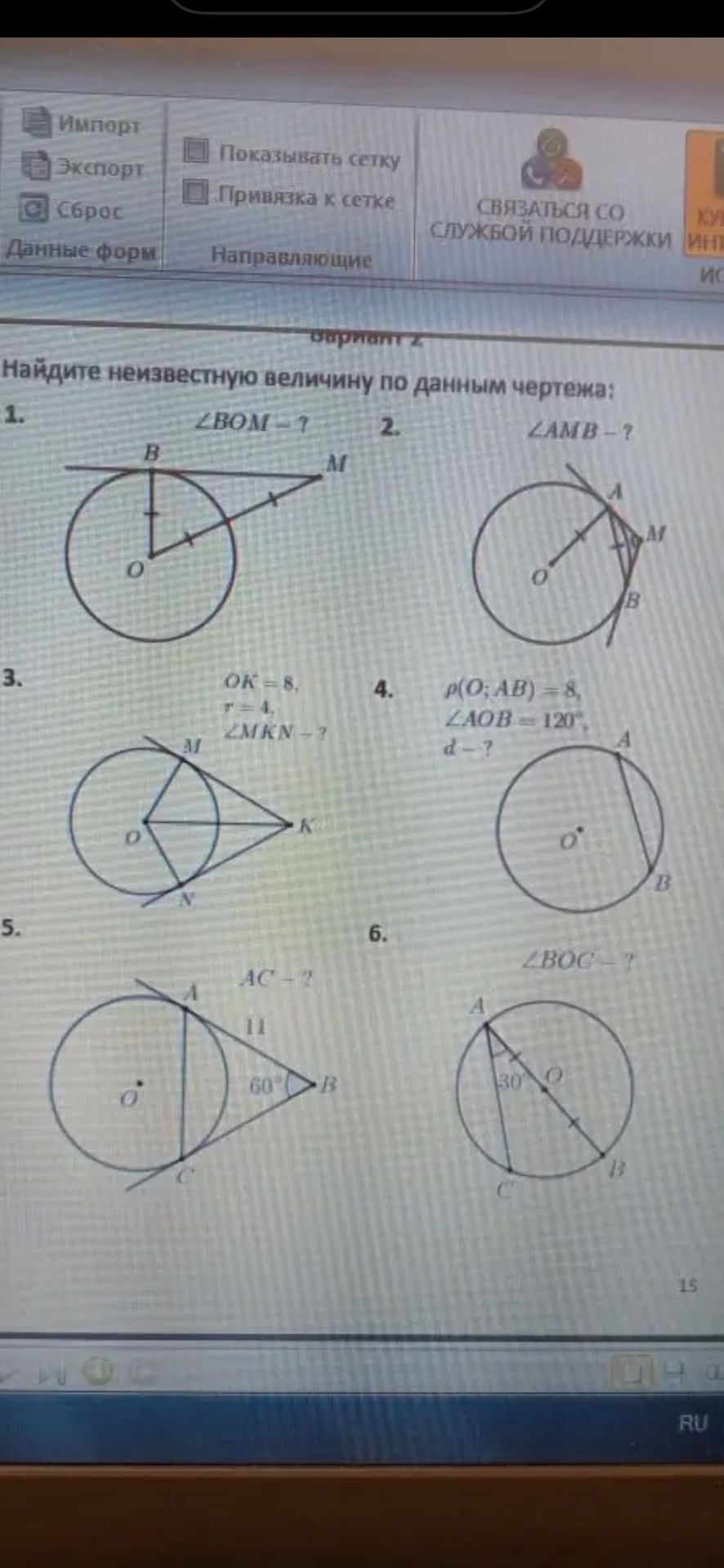

4. Найдите неизвестную величину по данным чертежа: d — ?

В этой задаче у нас есть круг с центром O. AB — хорда. Расстояние от центра круга до хорды обозначено как p(O; AB) = 8. Также дан центральный угол ∠AOB = 120°.

Нам нужно найти расстояние d, которое, судя по чертежу, является радиусом круга.

Проведем радиусы OA и OB. Треугольник OAB — равнобедренный, так как OA = OB = r (радиус). Угол ∠AOB = 120°.

Проведем перпендикуляр из центра O к хорде AB. Этот перпендикуляр (его длина равна 8) делит угол ∠AOB пополам и хорду AB пополам.

Рассмотрим прямоугольный треугольник, образованный радиусом (гипотенуза), половиной хорды и перпендикуляром из центра. Пусть точка пересечения перпендикуляра с хордой — M. Тогда в прямоугольном треугольнике OMA:

• OM = 8 (расстояние от центра до хорды)
• ∠AOM = ∠AOB / 2 = 120° / 2 = 60°
• OA = r = d (радиус, который нужно найти)

Используя тригонометрию в прямоугольном треугольнике OMA:

\[ \cos(\angle AOM) = \frac{OM}{OA} \]

\[ \cos(60°) = \frac{8}{d} \]

Мы знаем, что
\[ \cos(60°) = \frac{1}{2} \]

Значит:

\[ \frac{1}{2} = \frac{8}{d} \]

Отсюда,
\[ d = 8 \times 2 = 16 \]

Ответ: 16
