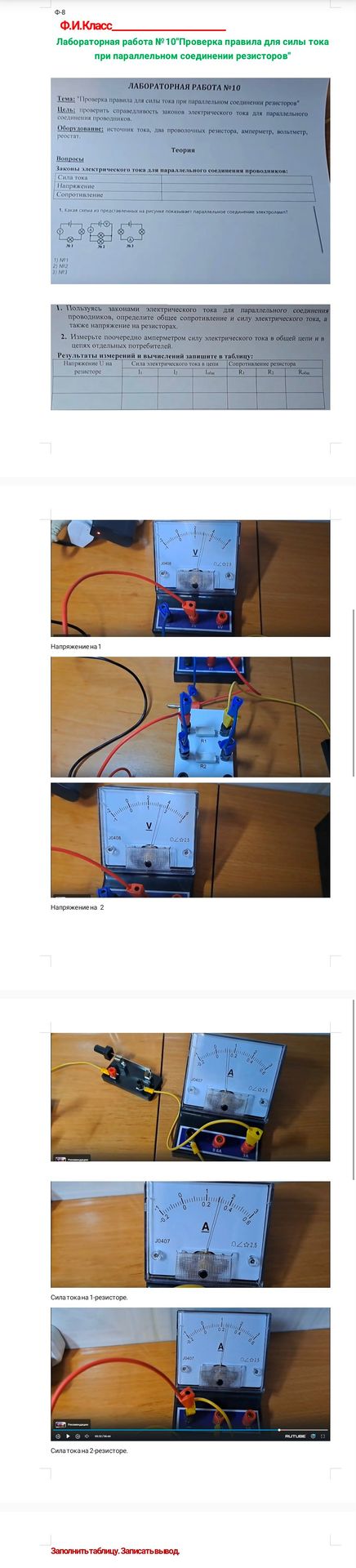

Физика Лабораторная работа №10 "Проверка правила для силы тока при параллельном соединении резисторов" Тема: "Проверка правила для силы тока при параллельном соединении резисторов" Цель: Проверить справедливость законов электрического тока для параллельного соединения проводников. Оборудование: источник тока, два проволочных резистора, амперметр, вольтметр, реостат. Вопросы: Законы электрического тока для параллельного соединения проводников: Сила тока Напряжение Сопротивление Теория: 1. Какая схема из представленных на рисунке показывает параллельное соединение электроприборов? 1. Пользуясь законами электрического тока для параллельного соединения проводников, определите общее сопротивление и силу электрического тока, а также напряжение на резисторах. 2. Измерьте поочередно амперметром силу электрического тока в общей цепи и в цепях отдельных потребителей. Результаты измерений и вычислений запишите в таблицу: Напряжение U на резисторе Сила электрического тока в цепи Сопротивление резистора Напряжение на 1 Напряжение на 2 I (общая) R₁ R₂ R общ. I₁ I₂

Question

Вопрос:

Физика Лабораторная работа №10 "Проверка правила для силы тока при параллельном соединении резисторов" Тема: "Проверка правила для силы тока при параллельном соединении резисторов" Цель: Проверить справедливость законов электрического тока для параллельного соединения проводников. Оборудование: источник тока, два проволочных резистора, амперметр, вольтметр, реостат. Вопросы: Законы электрического тока для параллельного соединения проводников: Сила тока Напряжение Сопротивление Теория: 1. Какая схема из представленных на рисунке показывает параллельное соединение электроприборов? 1. Пользуясь законами электрического тока для параллельного соединения проводников, определите общее сопротивление и силу электрического тока, а также напряжение на резисторах. 2. Измерьте поочередно амперметром силу электрического тока в общей цепи и в цепях отдельных потребителей. Результаты измерений и вычислений запишите в таблицу: Напряжение U на резисторе Сила электрического тока в цепи Сопротивление резистора Напряжение на 1 Напряжение на 2 I (общая) R₁ R₂ R общ. I₁ I₂

Ответ:

ФИО:Телефон:Емаил:Полное описание сути нарушения прав (почему распространение данной информации запрещено Правообладателем):

Accepted Answer

Предмет: Физика

Класс: 8

Лабораторная работа №10 "Проверка правила для силы тока при параллельном соединении резисторов"

Тема: "Проверка правила для силы тока при параллельном соединении резисторов"

Цель: Проверить справедливость законов электрического тока для параллельного соединения проводников.

Оборудование: источник тока, два проволочных резистора, амперметр, вольтметр, реостат.

Вопросы

Законы электрического тока для параллельного соединения проводников:

Сила тока: В полной цепи сила тока равна сумме сил токов в отдельных участках цепи.
Напряжение: Напряжение на всех параллельно соединенных участках цепи одинаково.
Сопротивление: Величина, обратная сопротивлению всей цепи, равна сумме величин, обратных сопротивлениям отдельных участков цепи.

Теория

1. На рисунке под номером №1 изображена схема параллельного соединения электроприборов.

1. При параллельном соединении проводников:

Напряжение на всех резисторах одинаково: \( U_{общ} = U_1 = U_2 \).
Общая сила тока равна сумме сил токов в отдельных резисторах: \( I_{общ} = I_1 + I_2 \).
Общее сопротивление определяется по формуле: \( \frac{1}{R_{общ}} = \frac{1}{R_1} + \frac{1}{R_2} \).

2. Измерение силы тока проводится с помощью амперметра, включенного в каждую цепь последовательно.

Результаты измерений и вычислений (примерные значения):

Напряжение U на резисторе	Сила электрического тока в цепи	Сопротивление резистора
Напряжение на 1: \( U_1 = 3.2 \) В	\( I_1 = 0.2 \) А	\( R_1 = \frac{U_1}{I_1} = \frac{3.2}{0.2} = 16 \) Ом
Напряжение на 2: \( U_2 = 3.2 \) В	\( I_2 = 0.4 \) А	\( R_2 = \frac{U_2}{I_2} = \frac{3.2}{0.4} = 8 \) Ом
Напряжение общее: \( U_{общ} = 3.2 \) В	\( I_{общ} = I_1 + I_2 = 0.2 + 0.4 = 0.6 \) А	\( R_{общ} = \frac{U_{общ}}{I_{общ}} = \frac{3.2}{0.6} \approx 5.33 \) Ом

Вывод:

В ходе лабораторной работы было проверено правило для силы тока при параллельном соединении резисторов. Установлено, что напряжение на всех параллельно соединенных резисторах одинаково, а общая сила тока равна сумме сил токов в отдельных резисторах. Рассчитанное общее сопротивление также соответствует теоретическим расчетам.
